MOS管分类

MOS管分为两大类：N沟道 + P沟道，即NMOS管与PMOS管；





MOS管的三个极的判断：

如下图所示：

S极：两根线相交即是；

D极：单独引线一边即是；

G极：万用表的R×1档，黑笔接S极，红笔接D极，阻值=几欧~十几欧，如：一脚与其它任一脚的电阻值为无限大，即此脚为G极；







如何判断N沟道MOS管和P沟道MOS管

用万用表黑笔（或红笔）接一电极，另一笔依次接另两极，

电阻值相近或相等，则黑笔（或红笔）一端为栅极，另两端则：漏极和源极；


1.电阻值两次测得都很大，则PN结反向，即反向电阻，可判定是：N沟道MOS管，黑笔接是栅极；

2.电阻值两次测得都很小，则正向PN结，即正向电阻，可判定是：P沟道场MOS管，黑笔接是栅极;

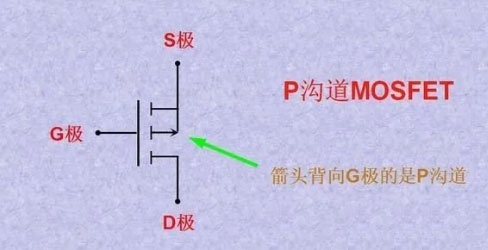

如下图所示：

1.箭头指向G极为N沟道



2.箭头背向G极为P沟道



N沟道MOS管特点：Vgs >一定值，导通；

应用：源极接地时，低端驱动或高端驱动;

此时：栅极电压=4V或10V



P沟道MOS管特点：Vgs  < 一定值，导通；

应用：源极接VCC，高端驱动;

注意：PMOS管导通电阻大+价格贵+替换种类少;
