推出下一代双通道隔离栅极驱动器IC,推动SMPS设计的性能包络

英飞凌Infineon 3.3千瓦开关电源(SMPS)可以利用最新技术实现100/英寸³的功率密度,包括图腾柱PFC级中的超结(SJ硅)和碳化硅(SiC)功率MOSFET,以及用于高压DC-DC级操作的氮化镓(GaN)功率开关。PFCDC-DC级的数字控制对于最大效率和鲁棒性至关重要,最佳栅极驱动解决方案的使用也是如此。

为了满足最新的设计和应用需求,英飞凌Infineon推出了下一代EiceDRIVER™ 双通道电流隔离栅极驱动器IC的产品系列。

该产品系列涵盖多种欠压锁定(UVLO)变体、隔离级别和封装选项,为各种应用提供全面的解决方案。新产品组合将符合最新隔离标准的稳健隔离技术与卓越的电气参数相结合,在宽温度范围内提供高效可靠的操作,延长了设计寿命。这些驱动器可用于广泛的应用,包括服务器和电信SMPS、太阳能逆变器和储能系统、电机驱动和电池供电应用、电动汽车充电和高性能计算。

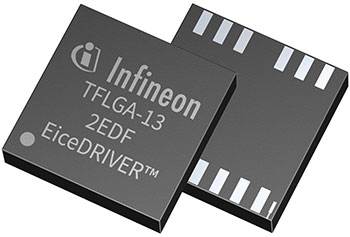

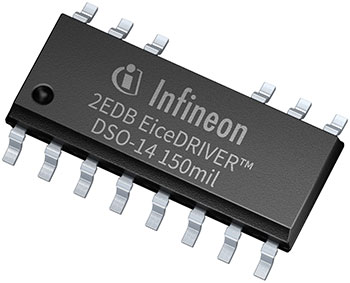

与前代产品相比,新一代EiceDRIVER包括DSO 14引脚封装,用于扩展通道间爬电,具有死区时间和击穿保护,以及更快的UVLO启动时间。它还配备了符合最新隔离标准(VDE 0884-11IEC 60747-17)的坚固隔离技术。此外,它采用高度紧凑的LGA 4x4 mm 2封装,在低压应用中可节省高达36%的空间。最重要的改进之一是集成到栅极驱动器IC中的电流隔离,目前已根据IEC 60747-17进行认证。这一认证确保这些产品能够运行20年,并符合最高安全标准。

缩短的UVLO启动时间(2μs而不是5μs)能够更快地启动SMPS,并消除主电源变压器饱和的风险。此外,新的IC包括一个特殊的输出箝位电路,该电路实现有源输出箝位方法,即使通道“不活动”,也能快速箝位输出噪声。这是最通用的方法,可以防止在引导启动期间发生危险的半桥击穿事件,同时栅极驱动器电源仍低于UVLO开启阈值。

新的栅极驱动器集成电路具有内置在其硬件中的可配置直通保护(STP)和死区时间控制(DTC)。这些二级安全机制提供额外的保护,以确保安全可靠的运行。此外,创新的封装设计包括去除未使用的引脚,以前被宣布为“无连接”。这一功能实现了更高的通道到通道隔离额定值,并提供了更大的PCB布局灵活性,使设计者更容易开发电路
