开关电源环路的频响特性，如果电源的负载特性在某一频率下增益等于1(0dB)且相移量为180°时，电源控制环路将因出现同相正反馈此相移量加原设定180°相移，总相移量为360°，因而有足够能量返回系统，并在此频率下维持振荡。



为避免电源系统出现类似破坏性的不稳定现象，通常情况下，环路控制电路都会采用反馈补偿组件来降低高频端的增益，使得开关电源在预设频率范围内都保持稳定。

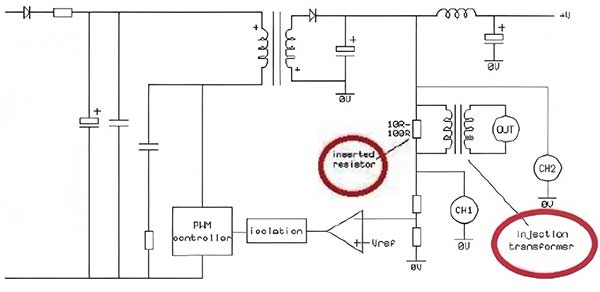

环路稳定性测试接线图如下图，将信号电阻Inserted Resistor 接入电源的环路控制电路中，注入一特定幅度和频率范围的扫频干扰信号OUT，当干扰信号达到一定的幅度时，环路系统便对干扰信号有所响应。



使用频率响应分析仪对电源环路输出端CH2和电源环路干扰信号注入端CH1同时进行比值跟踪测量，则可以得出频率与增益和相位的关系曲线图——波特曲线图Bode Plot Graph



在实际测试过程中应注意环节是注入电阻的位置以及阻值大小。

为了减小测量误差，实测一般选取10～100Ω的电阻；

干扰信号的大小一般要求其幅度不能超过输出电压的5%，否则测出来的结果是不准确的。
