MOS场效应管正反向导通电流电压损耗图-MOS场效应管知识-竟业电子

   时间:2025/7/3      阅读:132   关键词:MOS场效应管

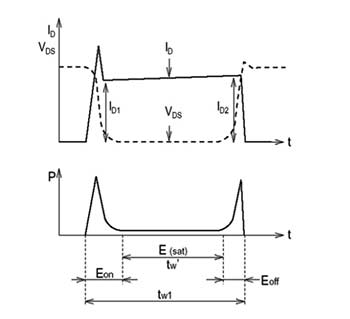

MOS场效应管为单个导通脉,冲电感负载的电压电流波形及产生的损耗示意图。电流和电压的积分值就是产生的损耗,分为通态损耗和开关损耗。

如下图E(sat)为通态损耗,EonEoff为开关损耗。

MOS场效应管正反向导通电流电压损耗图



MOS场效应管反向导通

反向导通(源漏方向)时,导通方式会根据栅极电压变化。如果栅极施加负压时,电流流过体二极管,如下图所示

MOS场效应管正反向导通电流电压损耗图

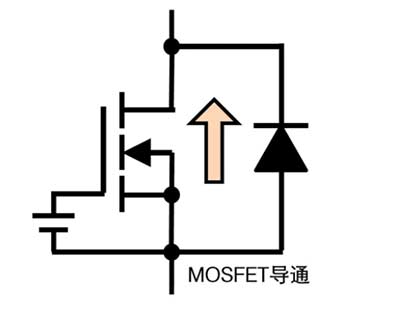

当栅极施加正压,超过阈值电压时,电流流过MOS场效应管,如下图

MOS场效应管正反向导通电流电压损耗图
