在电路中的电子开关电路，可以提供比机械开关更加耐用可靠并且可以实现自动开、关机的功能。

自动关机电路

比较器+ RC定时+三极管开关，R1和C1组成RC定时网络，Q1和Q2组成电子开关。

其工作过程是：当把开关S1置于“关”时9V电池对电容C1充电。
使得C1两端的电压等于电池电压。

当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。
R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A大于B，运放输出高电平。

使用Q1 和Q2都导通，通过Q2的集电极输出9V电压，万用极工作。
随着C1的不断放电，A的电压不断下降，当A端电压小于B端电压时，运放输出低电平，Q2输出低电平，至于定时的时间，就取决于R1和C1了。其关系为：t=-ln（A/U）RC，其电U为电容的初始电压，A为终止电压。

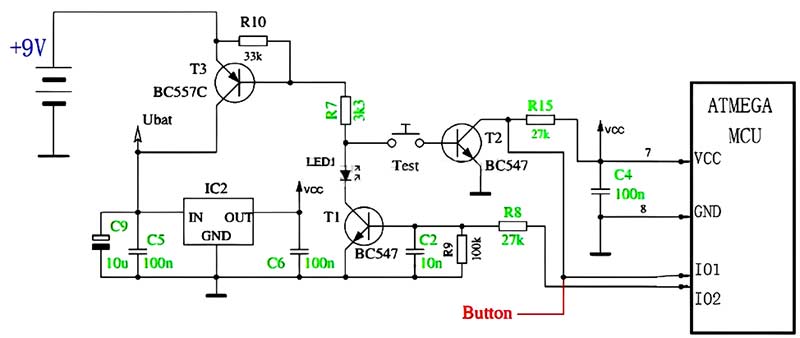

电源开关电路

在电路上电之前，开关“TEST”断开，单片机也没有通过VCC加电，T1的基极通过R9（100k）接地，处于截止状态，T3的基级电阻R7所连接的Test，T1都处于截止状态，所以T3也处于截止状态。

电源+9V被T3隔离，没有加载稳压芯片IC2上，IC2的输出VCC保持低电平。
