寄生等效串联电感ESL是表面贴装器件(SMD)电阻器的固有特性。

由于检测电阻器的值较低（毫欧级），ESL会对检测架构带来显著的影响。为了消除寄生ESL所带来的影响，必须在检测走线中添加RC滤波器。



ESL不仅包含检测电阻器寄生电感，而且还包含由电路板布局和走线引起的总电感
ESL可通过公式3计算：

VESL(step)是检测电阻器两端的附加电压。

滤波器需要产生一个RC时间常数，该常数等于或小于计算出的检测电阻器时间常数(ESL/R)。移除滤波器后，检测电阻器将表现出与其电阻特性叠加的电感特性。这些可以通过检测电阻器波形上的尖峰（电压阶跃）观察到，如下图所示。

由于输出纹波增加，器件错误地认为它已在较低额定负载下达到其内部电流限制，因此会导致负载调整能力变差。

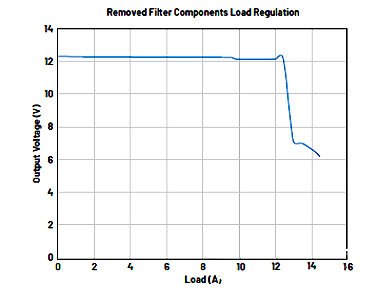

移除滤波器补偿系统后电源的负载调整。该特定器件的额定电流高达15 A，但在12 A时停止调整

该问题可以通过添加适当尺寸的滤波器来解决。该滤波器可以通过图8所示的公式确定。



建议的滤波器补偿RC规格，源自LTC3855数据手册

这样做之后，传送到检测架构的电压将会增加，与不带滤波器的检测电阻器两端的信号相比，很明显，RC滤波器对信号进行了平滑处理，而且消除了ESL阶跃。正如预期，感应尖峰将消失，波形将呈三角形。

这是带滤波器补偿系统时的RSENSE信号。该信号是在滤波电容器两端测量的，因为它既是滤波器的输出信号，又是进入反馈系统的信号
