MOS场效应电平转换

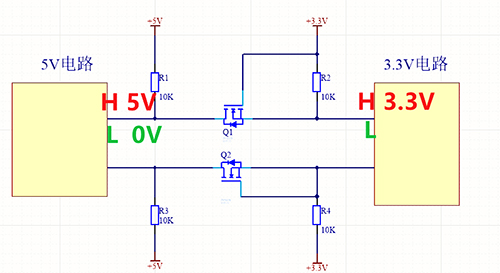

电路组成:MOS管电阻

5V电路发送高电平时,MOSQ1不导通,因此3.3V端的电压被上拉电阻R2拉至3.3V,为高电平。

5V电路发送低电平时,MOS场效应Q1导通,MOS场效应Q1S极变为低电平,3.3V端变为低电平。

三极管及MOS场效应管电平转换电路图



三极管电平转换

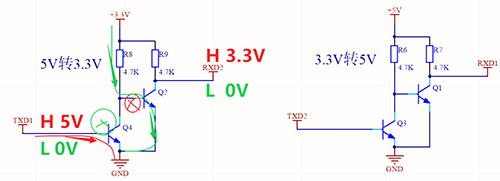

此电路组成:电平转换电路由NPN三极管+电阻

5VTXD1发送高电平时,三极管Q4的基极为5V即三极管Q4可以导通,进而三极管Q2的基极因Q4导通被拉地,因此三极管Q2截止,3.3V端的RXD2被上拉电阻R9拉到3.3V,为高电平。

三极管及MOS场效应管电平转换电路图

5VTXD1发送低电平时,三极管Q4基极被拉低而截至,此时3.3V经电阻R8,三极管Q2be极到GND形成回路,三极管Q2导通,即3.3V端的RXD2被拉地,为0V变成低电平。
