NMOS场效应管降压电路图

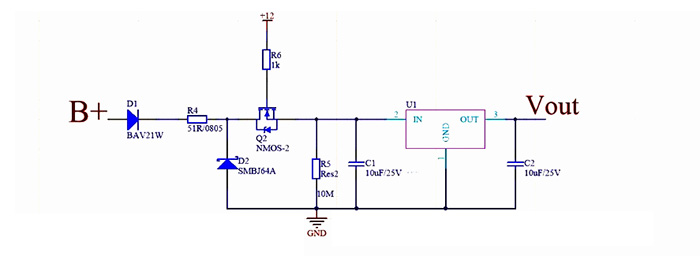

如下图所示



NMOS场效应管Q2的作用，很关键，它是用来降压稳压。

Q2工作在放大区



如NMOS场效应管Q2的Vgs

Vgs=2.5V



NMOS场效应管Q2的源极输出电压为：

12V-2.5=9.5V



此时B+的电压发生，一定范围的跳动也是没关系。

NMOS场效应管Q2的输出不会受影响。



注意：

NMOS场效应管Q2的DS间耐压值是否承受的了。

当负载电流较大时，需要考虑此时的NMOS场效应管Q1，也会存在很大的功率，发热量会很大，因此layout要注意做好散热。
