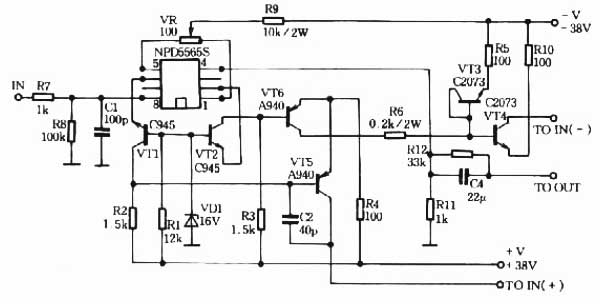

场效应管功放级电路原理，差分排动级原理电路图如下

差分输入级采用场效应挛生模块NPD5565S

其参数为
VDss=55V
iDss=6～15mA

其输入特性非常好（高输入阻抗），如无NPD5565S，也可用其它小功率N沟道管，耐压要求大于100V，Gm值配对，误差要小于2％。VR既是源极负反馈电阻也是中点电位调零电阻。



VT3、VT4是镜像恒流源的特点

是对直流电路近似通路，而对交流而言是开路，这样就能满足各管的直流工作点，又能使交流信号尽可能地传送到下一级，这对于推动级来说是最好的，又因不用传统的普通直流放大器的中点伺服电路，使得中点电位调零极方便、简单。



VT5、VT6为电压放大级，因本电路采用电流倾注式，R4决定VT5、VT6的工作电流大小，故调节R4、使VT5、VT6的工作电流为80mA，工作在甲类状态，一方面可以消除可怕的交越失真，另外可使它的负载能力加强。



如果中点电位调到零点但不稳定（即中点飘移），这时可把R6的阻值减少，采用6.8kohm或4.7kohm，但阻值不能小于4.7kohm，而且VT3～VT6的散热面积要足够大。

功放级原理电路如上图所示

推动级与后级之间的耦合取消传统的电容耦合方式，功率放大管采用双极型FET场效应管，此线路每声道为4对，并联使用，降低输出阻尼系数，此线路输出功率为50W，欣赏大动态音乐足够，每声道为4对时，如果配对比较困难，可采用2对，配对误差要求在3％以内。



各管要用云母绝缘，并涂上导热硅脂，各功率管的栅极电阻采用五色环1／4W的金属膜电阻。阻值越大，音色越“暖和”，经试验在330ohm到470ohm之间为最好，吸收回路中C与R的值不能太小，也可不要。
