MOS场效应管开关电中寄生路二极管解决方案优劣势

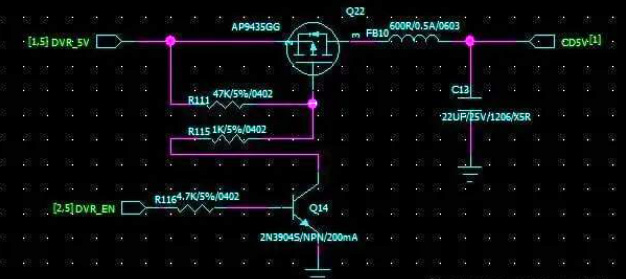

MOS场效应管开关电路缺点

MOS场效应管有一个寄生的二极管,如果CD5V的滤波电容过大,或者后端有别的电压串进来,会把前端给烧坏!

电流路径如下:

MOS场效应管开关电中寄生路二极管解决方案优劣势



后端电流路径

解决方案

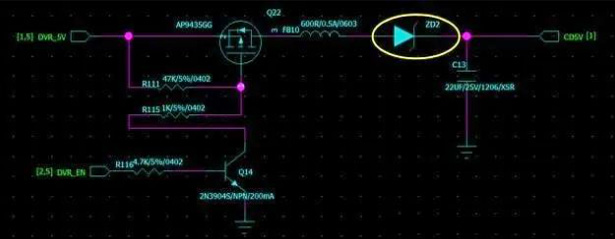

1.在后端串联二极管

MOS场效应管开关电中寄生路二极管解决方案优劣势



防止后端电压电流串扰的电路

优势:电路简单+成本低

劣势:二极管动态负载电阻大,特别不适合后盾负载变化大的



2.后端串联一个同规格的MOS场效应管

防止后端电压电流串扰的电路

优势:MOS场效应管开通电阻极小,对于后端负载电流变化不敏感。

劣势:高成本
