DC-DC转换器为何要接近负载点POL电源

作用：提高电源轨电压精度+效率+动态响应

原因：POL转换器受益应用高性能CPU、SoC和FPGA，对功率级要求高



汽车高级驾驶员辅助系统ADAS，雷达激光雷达和视觉系统

它们用传感器数增加，这样可能要更快数据处理，以最小延迟检测和跟踪周围的物体。

在数字系统，用高电流，低电压，电源和负载的距离要缩短。

高电流，转换器→负载，线路产生电压会不断下降

电源和负载间引线电阻的最小化，如何使转换器的输出电压降最小化

控制器IC和为CPU供电的MOSFET。

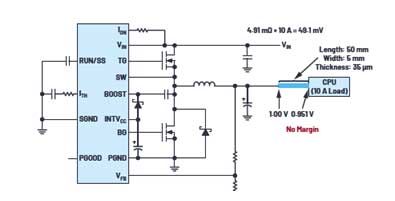

第二个图宽PCB走线，减小压降压降，以达精度，但有寄生电感，PCB走线长度有约14.1 nh的电感，如下图LTspice®模型



电感会抑制电流的动态变化di/dt

当负载变化，经过该寄生电感的电流，受时间常数限制，瞬态响应劣化。

寄生电感会让电压下降

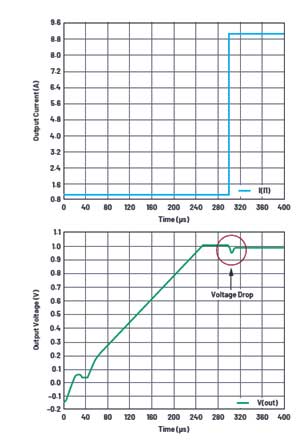

如下仿真图

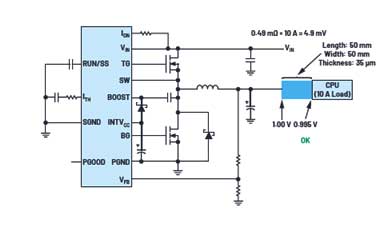

转换器，按在负载边，对PCB电阻寄生电感影响最小
