开关调节器，快速开与关的瞬变有好处
原因：降低开关模式电源中开关损耗。
在高开关频率，可提高开关调节器效率。



缺点
开关转换频率=20 MHz~200 MHz，快速增加干扰
开关模式电源解决方案：必在高频率范围内，在高效率和低干扰间

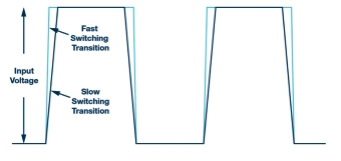

快速和慢速开关转换如下图所示

快速开关转换，会给邻近电路段产生更强的干扰耦合。
存在电压突变的PCB走线，可与具有高阻抗的邻近走线产生容性耦合。



降低影响解决方案：开关转换减慢

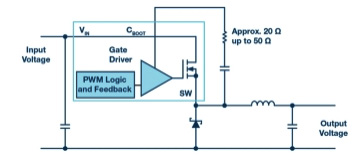

异步开关调节器技术如下图所示

两个开关中的一个使用了肖特基二极管

将电阻与自举电容CBOOT串联，可减慢开关的开与关转换。
MOSFET栅极信号线无法直接调整，此技巧可用于集成开关调节器。
将开关控制器与外部MOSFET配合，也可将电阻插入栅极驱动走线中，电阻值通常小于100Ω。



在CBOOT路径中，使用电阻无法明显减慢开关转换。

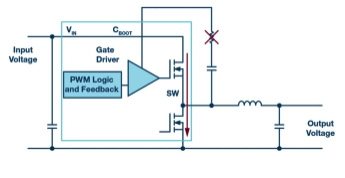

此此用与CBOOT并串联的电阻，将减慢高边开关的开关转换。
导致：低边开关没有完全关闭
高端边开关和低边开关可能同时瞬间打开。
导致：输入电压到接地间，出现破坏性短路。
工作温度与半导体制造中的可变性，影响开关转换速度。

安全操作，在实验室测试也无法保证。
要减慢，具有集成开关的同步开关调节器的开关转换，用可通过内部电路直接设置开关转换速度的同步开关调节器。
