单管 1 in1模块

单管模块组成：几个IGBT并联

如，它能达到一定的所要的电流规格

即可把它视为大电流规格的IGBT单管。



IGBT管芯面积：因机械强度和热阻影响，它的面积不能太大

大电流规格IGBT：需多个管芯装配到一块金属基板上。

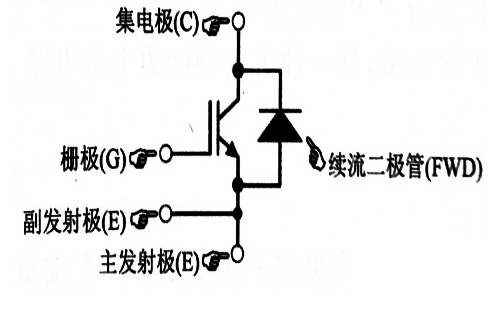

单管模块外部标签上的等效电路如下图

主发射极连接到主电路中

副发射极即第二发射极连接到栅极驱动电路



管芯多个并联

栅极已加栅极电阻

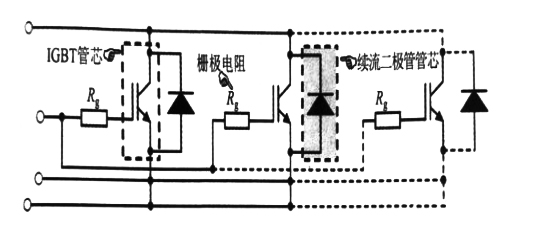

实际等效电路如下图所示

模块因制造商的不同，栅极电阻值也不同

同一模块内部栅极电阻值确相同



IGBT单管模块：即1 in 1模块

第一个1：内部包含一个IGBT管芯

第二个1：同一个模块塑壳之中
