CMOS场效应管寄生双极晶体管被触发导通，通常把这种现像叫作闩锁效应。

电源与地间有低阻通路，大电流，因此产生让电路无法工作的情况，或是电路被烧毁。



pnp（npn）二极管结构：源→阱→衬底

自身n阱→p衬底已形成反偏结构，

CMOS场效应管家电路的闩锁效应：n阱中的p掺杂的电压高于n阱的阱电位，即殂成。

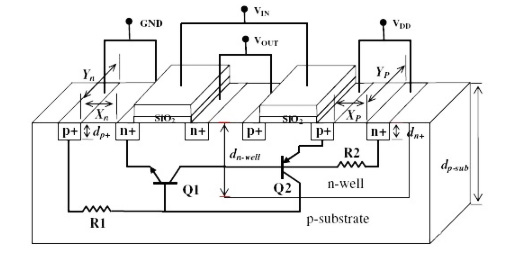

如上图所示：

n阱电位电源电压，但此pn结还是会正偏。



原因：衬底中流过电流足够大

n阱中的寄生电阻R2上的压降，会达到0.7v，一个二极管的导通压降，n阱的电位分布不是均匀的，若是版图设计时要考虑。



npn管的导通

2个寄生二极管互相有关联



Q1 开启，供足够大电流给 R2 ， R2 上的压降到 0.7V ， Q2开启，

同时反馈电流提供给 Q1 ，形成恶性循环，最后导致大部分的电流从 VDD 直接通过寄生晶体管到 GND ，而不是通过 MOSFET 的沟道，即栅压就不能控制电流 。



上图中的寄生晶体管连接关系，如下图所示：

结构：一个双端 PNPN 结

若+控制栅极，即成门极触发的闸流管，即称产生闩锁效应
