电平=1.8V 或3.3V

选一个NMOS场效应管WNM2021

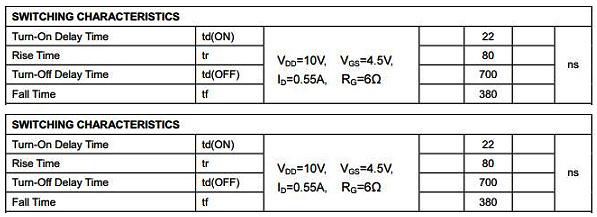

注意：参数，导通电阻，开关速度，打开门限电压，

NMOS场效应管相关参数：

原理电路：

左→右

1.8V→3.3V

IO_1.8=高电平，MOS关断，IO_3.3=高电平

IO_1.8=低电平

Vgs = 1.8V>Vgs(th)

MOS导通，IO_3.3=低电平

IO_1.8=高阻态，MOS关断，IO_3.3=高电平



右→左

IO_3.3=高电平，MOS关断，IO_1.8=高电平

IO_3.3=低电平

因存在体二极管，MOS管s端会被拉低

从而MOS导通，IO_1.8被拉低

c. IO_3.3为高阻态，MOS关断，IO_1.8为高电平
