逻辑门电路与MOS场效应管的关系与各门的电路图-竟业电子

   时间:2022/10/25      阅读:1148   关键词:MOS场效应管

与逻辑怎么形成

形成:2MOS场效应并联



或逻辑怎么形成

形成:2MOS场效应串联



CMOS场效应管上面是P面是N,并且始终保持这一个状态。



它们出现时是成对的,且是有对偶关系



上面是串联,下面必须是并联



若,上面是并联,面一定是串联。



如下所示:

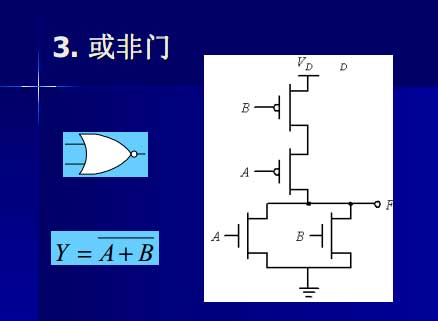

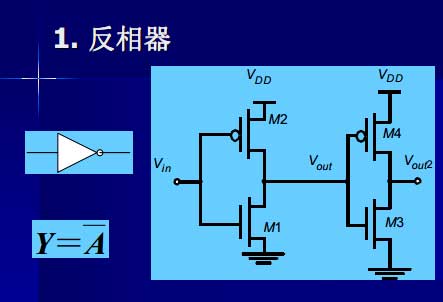

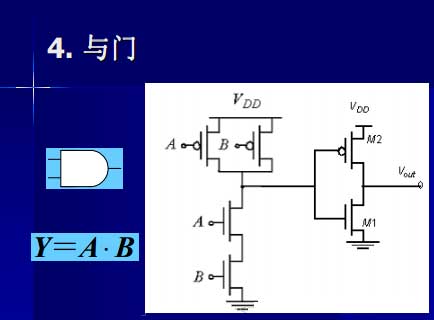

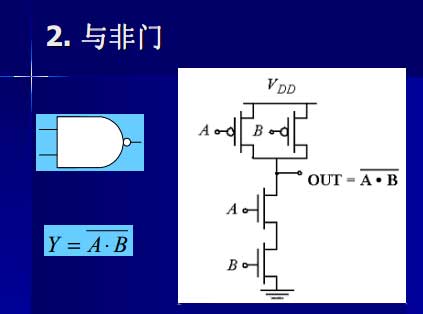

各门的电路图

逻辑门电路与MOS场效应管的关系与各门的电路图

逻辑门电路与MOS场效应管的关系与各门的电路图



逻辑门电路与MOS场效应管的关系与各门的电路图



逻辑门电路与MOS场效应管的关系与各门的电路图
