时间:2022/9/23 阅读:2693 关键词:MOS场效应管
MOS场效应管的驱动负载,正确的方法是接在漏极D

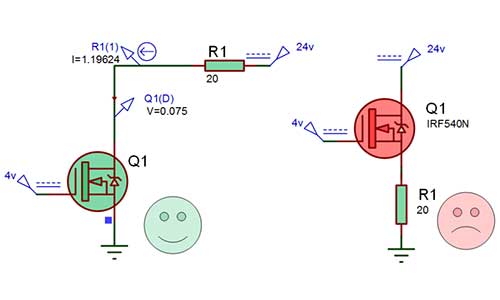

如下图所示
左边电路:
G极电势=4v,S接地,电势=0v
Vgs=4v,MOSFET导通
Vd=0.075v,可看作似0。
右边电路:
右方接负载电路,无法带动负载,即MOSFET无法导通
原因:MOSFET导通,Vs≈Vd=24v,Vgs=Vg-Vs=-20v,MOSFET不导通.
当MOS场效应管截止,Ids≈0,Vs=0,MOSFET导通
但导通后,又理入上面循环的过程,即截止。
