半桥驱动器块具有多个可编程的上拉和下拉电流源,用于为外部 MOSFET 的门极充电。

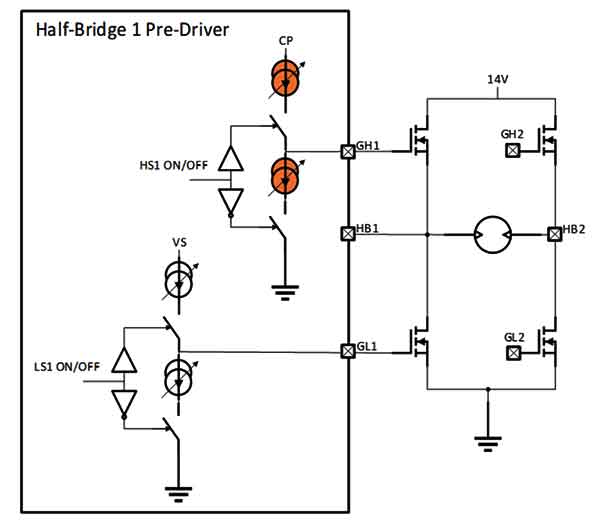

外部MOS场效应管 和电机负载半桥预驱动器电路,如下图所示

外部MOSFET 和电机负载半桥预驱动器电路图



半桥预驱动器比较简化,控制外部 MOS场效应管  和电机负载



橙色可编程电流源实现先进的压摆率控制。

快速导通,可分阶段增加HS1的上拉电流源,快速给门极充电,为电机负载提供可预测的开关行为。



精确的压摆率控制优势

赋高脉宽调制PWM频率,更严格最小和最大占空比,并管理功率损耗和减少电磁辐射。
