继电器振动，开关关闭时，也导致MOS场效应管被损坏



原因：继电器控制并联的机械开关而产生的瞬态电压。

当继电器关闭时，因继电器的启动时间短，产生高瞬态电dv/dt。

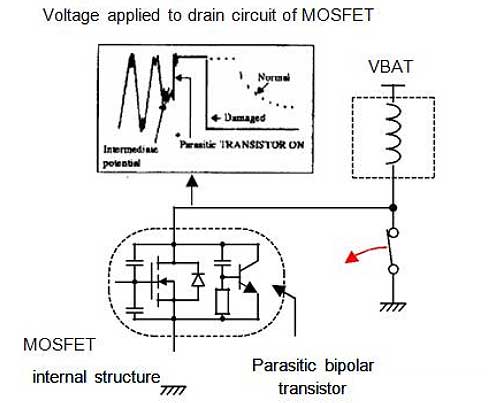

机械开关短暂时间，高dv/dt会激活在MOSFET中包含的寄生晶体管。

浪涌的能量将集中在这种寄生晶体管上，这可以破坏寄生双极晶体管，并破坏MOS场效应管本身。MOSFET在漏极源和源极间的绝对短路而损坏。





解决方案：

1.当驱动感性负载时，不要将机械开关与MOSFET并联。

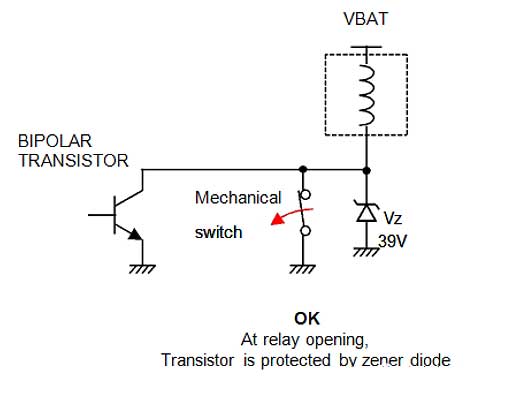

2.用一个双极晶体管+一个稳压二极管保护：限制振荡电压，值 < VCEmax。

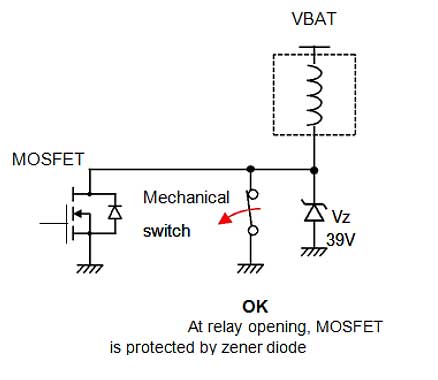

3.一个zener保护二极管：电压< MOS场效应管的第二次击穿电压，
第二个击穿电< 50%VDSmax，第二次击穿电压可=39V。
