箝位电路的作用

宁是应用于将MOS场效应管上的最大电压控制到特定值，若此电压达到阈值，

所有额外的漏感能量，即转移到箝位电路，或先储存，再耗散，或重新送回主电路。



箝位缺点

1.它会耗散功率并降低效率

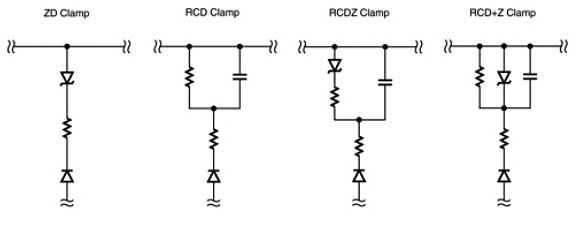

不同类型箝位电路如下电路图所示

解决方案：用齐纳二极管降低功耗

缺点：它们会在齐纳二极管快速导通时，增加EMI的产生量。

最常用是RCD箝位

优势：平衡效率+低EMI产生量+低成本

RCD箝位

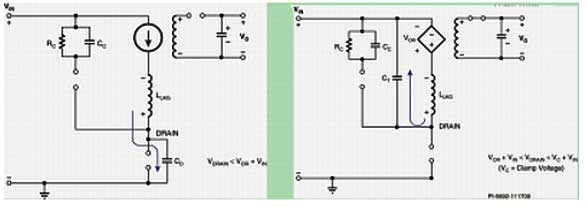

它的原理：MOS场效应管关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电，如下a电路所示：



当初级绕组电压达到由变压器匝数所定义的反射输出电压（VOR），次级二极管关断，励磁能量传递到次级。漏感能量继续对变压器和漏极电容充电，直到初级绕组电压等于箝位电容电压，如上b电路。



Vc=箝位电压

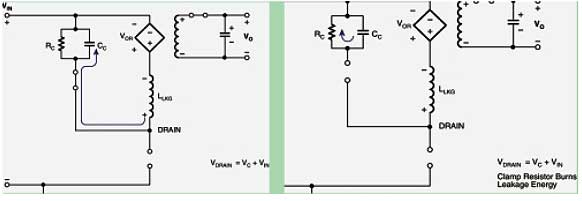

阻断二极管导通，漏感能量被转移到箝位电容，如下a电路：



经由电容吸收的充电电流，把漏极节点峰值电压箝位到VIN（MAX）+VC（MAX）。

漏感能量完全转移后，阻断二极管关断，箝位电容放电到箝位电阻，直到下一个周期开始，如上b电路。



通常会加一个小电阻与阻断二极管串联，以衰减在充电周期结束时变压器电感和箝位电容之间产生的任何振荡。

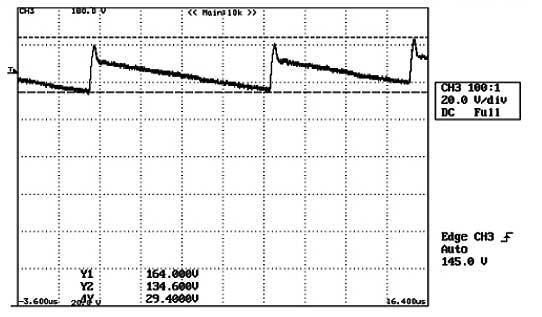

完整周期：会在箝位电路中，造成电压纹即称为VDELTA，纹波幅度通过调节并联电容和电阻的大小来控制，如下图所示：
