    设置恒定电阻并构建电流负载用MOS场效应管和运算放大器

    电流负载MOS场效应管多个并联,即实现电流和功耗。

    Q1电流值:

    设置恒定电阻并构建电流负载用MOS场效应管和运算放大器

    此电流可通过VREF实现控制。

    运算放大器低输入失调电压+能采用单电源供电。



    让电路吸大电流或消耗数十瓦的功率,则可用运算放大器控制多个并联工作的MOS场效应管

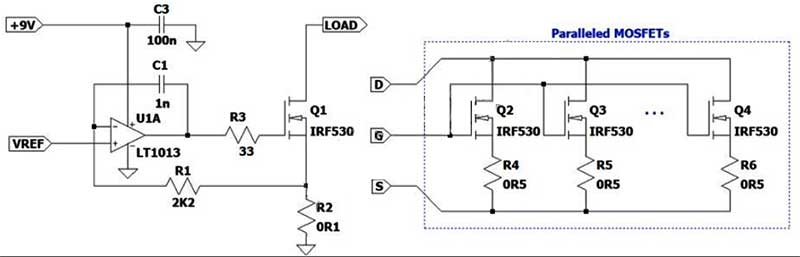

    并联MOS场效应管不良影响

    1.不同晶体管,导通阈值不同,阈值有负温度系数。
    晶体管的漏极电流间存在大差异,晶体管发热,阈值会降低,电流增大更热。



    解决办法:

    晶体管电流均衡,对每个晶体管的源极增加一个串联的小电阻器。

    注意:源极电阻两端的电压降与阈值相当,会占用1V大部分均衡电阻就会消耗很大功率,两端压降也会占用电路可工作的最小电压。



    2.建立大电流、高功率负载方法:
    对每个MOS场效应管分别控制,避免阈值散布引起电流不平衡。
    如下图所示:

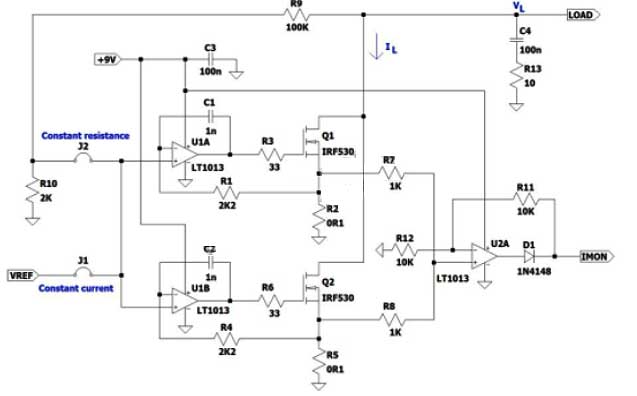

    电流负载原理图两个独立控制MOS场效应管

    设置恒定电阻并构建电流负载用MOS场效应管和运算放大器
    跳线J1闭合J2断开电路以恒流模式工作,总负载电流:

    设置恒定电阻并构建电流负载用MOS场效应管和运算放大器

    检测电阻数值相等R2=R5=RS,总负载电流简化

    设置恒定电阻并构建电流负载用MOS场效应管和运算放大器
