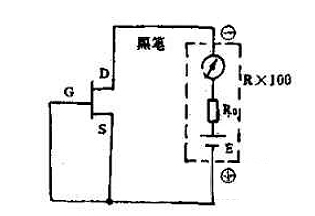

如下图所示



如何测量结型场效应管放大能力

如：测量N沟道场效应管

用万用表量R×1k挡，黑表笔接漏极D，红表笔接源极S，正向电源1.5V电压加在场效应管

现在我们来看万用表指针，即漏源极间的电阻值的大小。

用手捏住栅极G，人体有50Hz感应电压，将它作输入信号加在栅极上，PN结耗尽层及沟道的宽度被控制住，因场效应管的放大作用，VDS与ID有变化，即漏源极间的电阻变化。

再看表头指针摆动幅度大，即场效应管放大能力强。

相反，如指针摆动幅度小，即放大能力较弱。

指针无反应，那么无放大能力，即不可用。





注意事项

人体感应50Hz交流电压较大，不同场效应管在用欧姆档测量，工作点并不相同。

即有区分在于，工作在：饱和区，非饱和区。



手捏栅极测量，RDS减小，指针向右偏转偏转，相反RDS增大指针向左偏转，即正常现象。

经常实验即可知，大部份RDS通常是增大。



如果指针是偏转后，微微摆动

原因：手捏栅极时，松紧程度和感应电压大小变化，即正常。



测试一次之后，栅源PN结会充上少量电荷，有电压VDS，再测试指针可能不摆动，

对此应把GS极间短路一下。



1.便于再次测试；

2.有利于管子的安全存放。
