在逆变器中应用场效应管的电路及注意事项

逆变器：将低压直流电转变为220伏交流电的电子设备。

优势

1.带负载适应性与稳定性强

2.转换效率高、启动快；

3.安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；

4.物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；

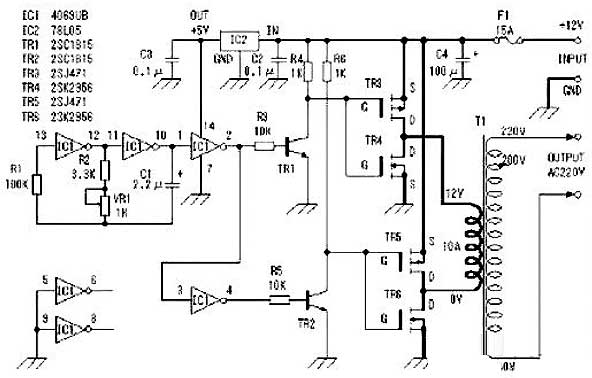

场效应管逆变器电路如下所示:

CD4069构成方波信号发生器。



R1=补偿电阻

作用：改善震荡频率不稳，此震荡由电源电压变化产生。

电路震荡：通过电容C1充放电完成的。

振荡频率：f=1/2.2RC。



电路最大频率：fmax=1/2.2x103x2.2x10—6=62.6Hz，

最小频率：fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。



有元件误差，实际值会略有差异。

注意：其它发相器，输入端接地，避免影响其它电路。
