MOS场效应管驱动电流计算方法-场效应管应用-竟业电子

   时间:2021/5/24      阅读:4488   关键词:MOS场效应管

Ig=MOS场效应管栅极驱动电流;

密勒效应时间开关时间

Ton/off=Qgd/Ig

Ig=[Vb-Vgs(th)]/Rg

Vb:稳态栅极驱动电压;





Ig=Qg/Ton

Ton=t3-t0td(on)+tr

Qg=CEI(VGS)Qg=Qgs+Qgd+Qod

td(on)MOS场效应管导通延迟时间,从有驶入电压上升到10%开始到VDS下降到其幅值90%的时间。

Tr:上升时间,即输出电压VDS90%下降到其幅值10%的时间

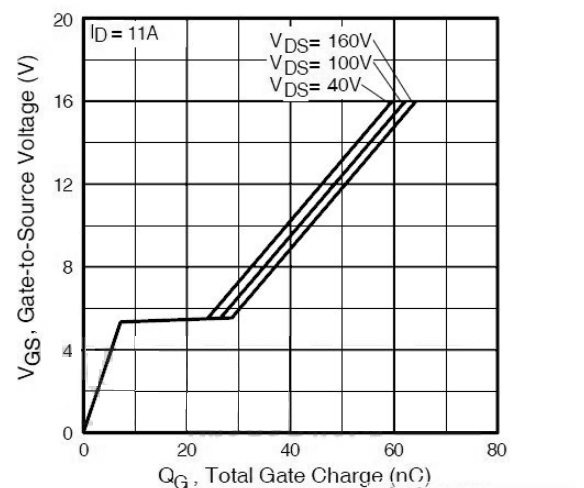

Total Gate Charge曲线

MOS场效应管驱动电流计算方法



一般在数据表时可以查到,此曲线先上升水平上升



水平密勒效应0.2usMOS场效应管开通,预估总时间=0.4us

Qg=67nC

67nC/0.4us=0.1675A

峰值

MOS场效应管开通0.2us和关0.2us有电流,在其他时间几乎几乎电流平均值小

驱动芯片不能输出峰值,MOS场效应管开通变慢
