电源开关电路应用于功能模块电路电源通断控制中，在电路中比较常见。

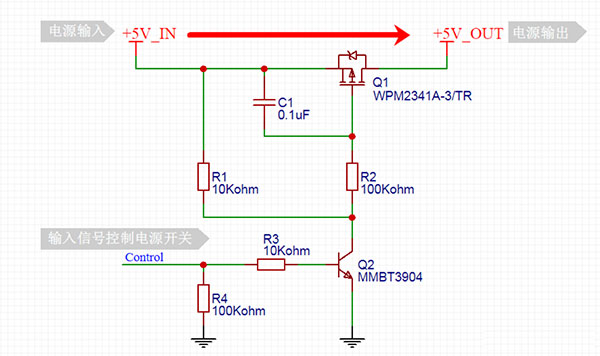

如下图所示电源开关电路，即用MOS场效应管实现带软开启功能电路。

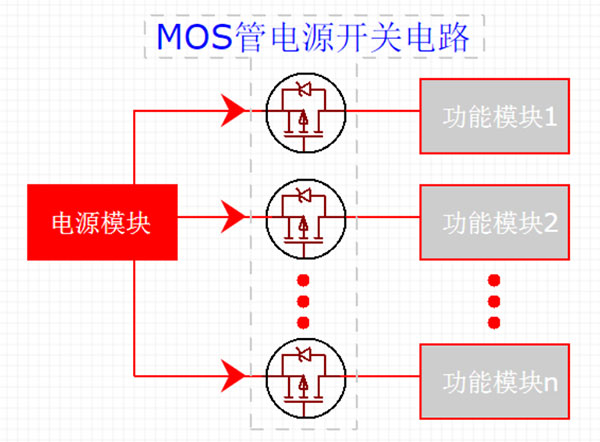

MOS场效应管电源开关电路中，功能模块电路电源通断控制电路，

如下框图所示





1个MOS场效应管符号=1个完整MOS场效应管电源开关电路

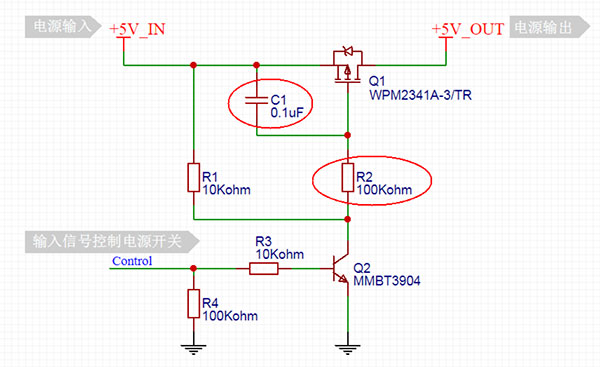

设计时，加C1电容1个+R2电阻1个即可实现软开启功能。



软开启：即电源缓慢开启，限制电源启动时的浪涌电流。

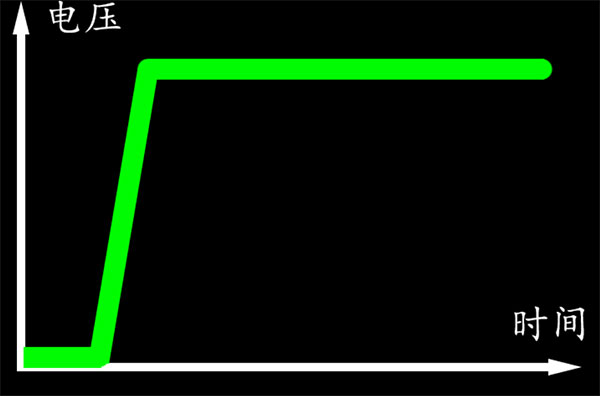

若：无软开启电源电压上升会较陡峭。

如下图所示

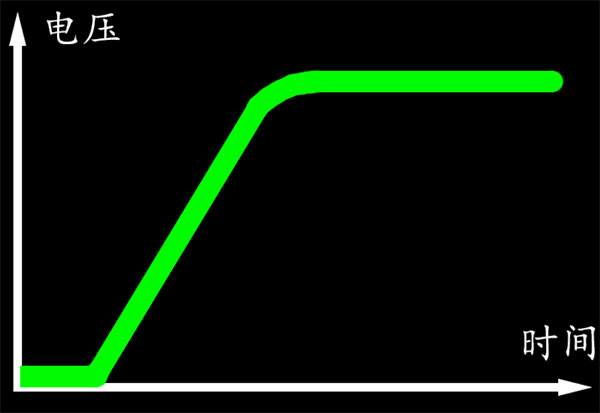

加软开启：电源开关慢慢打开，电源电压慢慢上升，上升沿比较平缓。

如下图所示

浪涌电流：可能因电源系统突然重压而断电，导致系统不稳定，或损坏器件。

电源接电快又急，负载瞬间加电，需大电流。

若：电源电压=5V  负载=大容量电容

电源瞬间开启：导致电压瞬间上升达到5V，电容充电电流会非常大。

电量 = 电容容量 * 电容两端的电压，即：

Q = C * U

同时 电量 = 电流 * 时间，即：

Q = I * t

所以电流：

I = （CU） / t
