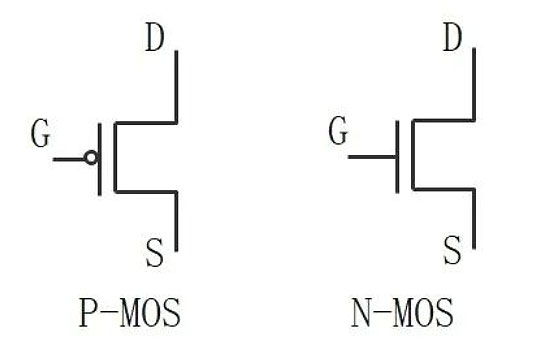

如上图所示

PMOS场效应管的D接低电平，S接高电平；

PMOS场效应管G极=低电平，DS导通，高电平断开，即可用于控制与电源间的通断；

NMOS场效应管D接高电平，S接低电平；

NMOS场效应管管G极=高电，DS导通，低电平断开，即用于控制与地间的通断；



MOS场效应管应用于非门，并实现非门。

如下图所示

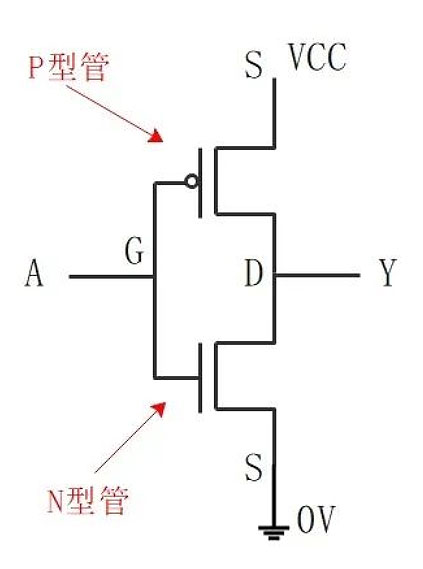

PMOS场效应管D极+MOS场效应管D极相连接，对应的G极也相接，即非门电路；

移家虽带郭，野径入桑麻。近种篱边菊，秋来未著花。扣门无犬吠，欲去问西家。
报道山中去，归时每日斜。

A点=低电平，PMOS 场效应管导通，NMOS 场效应管截止，输出端Y=高电平；

A点=高电平，N导通，P截止，输出端Y=低电平。

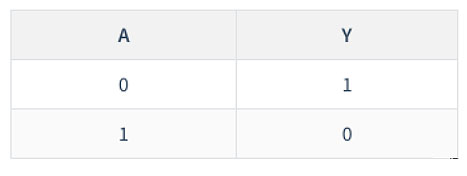

A与Y间关系相反

P与NMOS场效应管结合形成互补门电路，即CMOS门电路。

门电路用三极管组成，即TTL门电路；

CMOS与TTL门电路相比：CMOS门电路低功耗+小尺寸+低成本；



TTL门电路应用：简单数字电路

CMOS门电路应用：电脑处理器+手机处理器+单片机等；

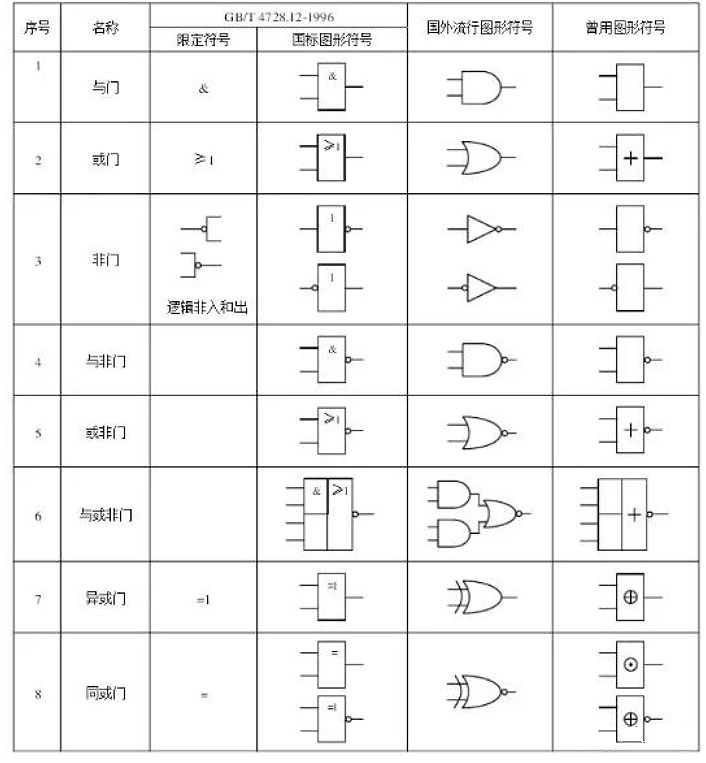

基本门电路图如下所示
