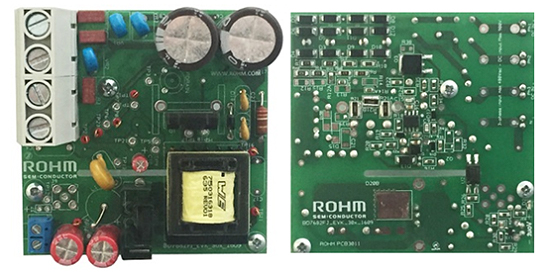

SiC-MOS场效应管应用于简单辅助电源性能ROHM为了方便评估开发了评估板

SiC-MOS场效应管辅助电源性能


准谐振开关AC/DC转换器中驱动1700V耐压SiC-MOS场效应管SCT2H12NZ应用BD768xFJ-LB

准谐振工作有助于将开关损耗控制在最低并抑制EMI

电流检测通过外置电阻器

通过使用轻负载时突发模式工作和降频功能,还可实现节能化与高效化。

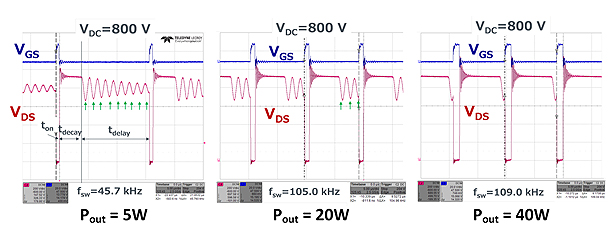

SiC-MOS场效应管开关波形

如下图所示

SiC-MOS场效应管辅助电源性能

通过不同输出负载波形,可提在接通SiC-MOS场效应管时谐振漏源电压变化。

用准谐振工作最大限度地降低开关损耗和EMI.

轻负载Pout = 5W突发工作模式结束转准谐振工作模式

控制频率:是通过跳过很多波谷;

输出负载増加Pout = 20W波谷数量减少频率上升

接近最大输出负载Pout = 40W只有一个波谷开关频率最大值120kHz



延长一次侧开关导通时间,可微低开关频率并提高输出功率。

一次侧电流峰值增加,传输能量也增加Pout = 40W

超过最大输出功率,过电流保护功能工作并阻止开关动作,避免系统过热。



首先,评估板因有两个工作点而以电流不连续模式(DCM)工作。然后,在最后一个工作点(40W)时正好达到电流临界模式(BCM)。根据不同的输入电压,DCMBCM在不同的输出功率进行切换。

SiC-MOSFET辅助电源单元评估



 SiC-MOS场效应管辅助电源性能

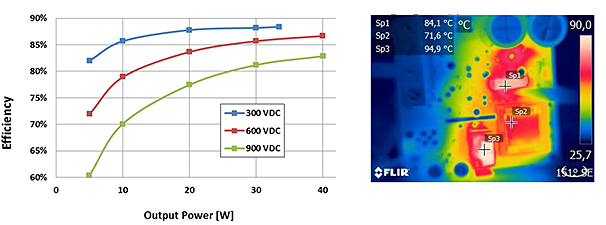

如上图所示左侧,不同输入电压最大40W负载范围输出12V电压效率

SiC-MOS场效应管外壳温度保持在90℃以下SiC-MOS场效应管最大容许结温为175℃。



芯片外壳间热阻< 外壳环境间热阻

结温<上限值外壳即安全。



评估板在高达40W输出功率,无需散热器可工作。

若:SiC-MOS场效应管增加散热器冷却输出整流二极管,则可实现更高输出功率。

SiC-MOS场效应管技术,可实现小型化并提高系统效率+可靠性+简洁性
