优化Mos场效应管用何种负载电流

负载范围内实现均衡效率，那要查看四象限SR元伯优化表，对应Mos场效应管电流作选择。



满负载优化方式

输出电流高，实现效率好，低负载时，效率降低，且增加并联Mos场效应管数量，不可为之。



得到Mos场效应管电流最优值，整个输出电流范围内，实现相对恒定效率值。

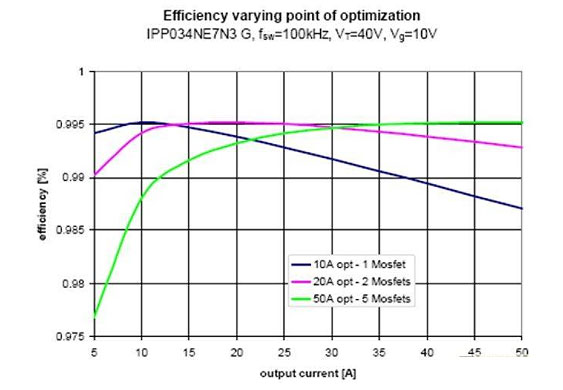

如下图所示

不同优化法所得效率

效率曲线



变压器电压=40V

栅极驱动电压=10V

开关频率=100kHz

获得

同步整流级效率=12V



75V优化表：选择 IPP034NE7N3；

Mos场效应管10 A电流设计，此方案只需Mos场效应管一个；



在低电流，实现高效率；

在高电流，低效率；



50 A优化方案设计，得最佳方案，需Mos场效应管管5个

低电流，不可为之。

满负载，可以达到最高效率；

此设置，最佳方案，并联Mos场效应管2个，整体均衡效率

优化Mos场效应管，选择最高输出功率20%~30%，可得均衡总体效率；

强调轻负载效率系统，选择最高电流的10%~20%低电流

对高负载，适用最高电流的60%；



不可选择100%输出负载优化

原因：系统低负载效率会被降低，且增加并联Mos场效应管数量；
