PMOS场效应管变容高频及准静态特性-MOS场效应管应用-竟业电子

   时间:2022/10/19      阅读:2281   关键词:MOS场效应管

PMOS场效应管变容高频特性建模

晶体管级电路模拟仿真用Candence Spectre及HSpice,据晶体管静态条件,建模型容易对PMOS场效应管变容管准静态特性获取,无法获取高频特性.



根据MOS场效应管变容管准静态特性基本参数

用特性曲线拟合对PMOS场效应管高频特性建模

如下图所示

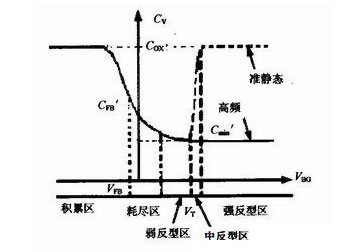

用特性曲线拟合对PMOS场效应管高频特性建模



VBG变化Cv变化,高频特性曲线

如:双曲正切函数曲线

曲线关键点(-∞,Cox),(VT,Cmin’),引入电容变化指数γ,再拟合此特性曲线

PMOS场效应管高频变容VBG~CV特性模型函数即如下:



PMOS场效应管高频变容VBG~CV特性模型函数





变容管准静态特性Hspice仿真



基本参数要获取,要用方便和理论分析特性曲线作对比,Charted 0.35μm工艺库,Hspiee

对变容器与以固定电容器相串联,此变容器连接PMOS场效应管,离散+系列静态偏压,



分压不断获得PMOS场效应管变容器容值及对应偏压。



仿真,PMOS场效应管

L=1μ   W=7.1μm

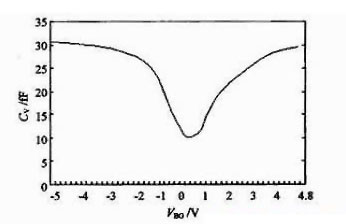

不断获得仿真准静态拟合曲线

如下图所示
