超级结MOS场效应管Coss曲线高度非线性

超级结MOS场效应管应用于PFC或DC/DC转换器，作为开关功能，dv/dt+di/dt+电压+电流振荡因受到影响会产生极快；

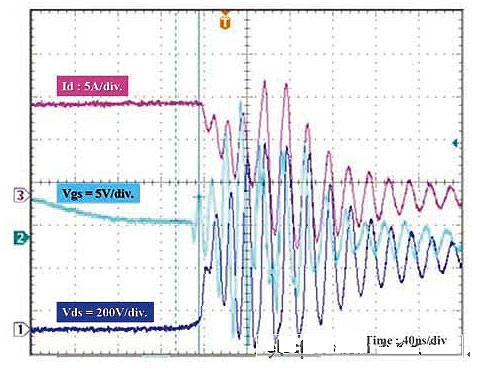

如下图所示

超级结MOS场效应管关断瞬态此段时间，出现PFC振荡波形，振荡电路包括内部和外部振荡电路都会影响超级结MOS场效应管开关性能；

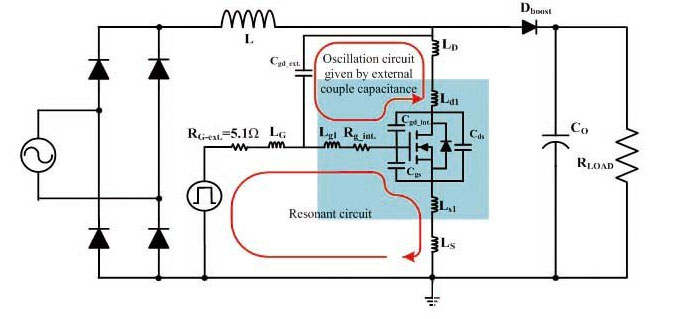

PFC电路原理图



如上图所示

MOS场效应管参数：

内部寄生电容Cgs+Cgd_int.+Cds +寄生电感Lg1+Ld1+Ls1

外部振荡电路参数：

外部耦合电容Cgd_ext

线路板布局:寄生电感LG+LD+LS



MOS场效应管开关速度更快，因寄生电感LD，在关断时，漏源振荡电压→栅漏电容Cgd→形成栅电感Lg1+LG谐振电路；

谐振电路组成：内部+外部栅漏电容Cgd_int.+Cgd_ext.+栅电感Lg1+LG

MOS场效应管导通与关断，在谐振电路产生栅极寄生振荡；



小栅电阻，振荡电路Q 增大，出现谐振条件，Cgd或LG、Lg1间产生大振荡电压及寄生振荡，

关断瞬态期间负漏极电流引起，LS与Ls1两端电压降

表达式如下



LS与Ls1两端电压降在栅源电压产生振荡，

因此引起：EMI+大开关损耗+栅源击穿+栅极失控+元件失效等。
