MOS场效应管静态特性

特性：转移+输出

如下图所示



什么是MOS场效应管转移特性

是漏极电流ID与栅源间电压UGS的关系

ID值大，ID与UGS关系近似线性，但曲线斜率定义为跨导Gfs



什么是MOS场效应管输出特性

输出特性即漏极伏安特性：饱和区+非饱和区+截止区

电力MOS场效应管漏源极间有寄生二极管，加反向电压，即导通；

电力 MOS场效应管通态电阻：有正温度系数，若元件并联，有益均流。

电力MOS场效应管工作在开关状态时，截止区和非饱和区间相互调换。



MOS场效应管动态特性

如下图所示

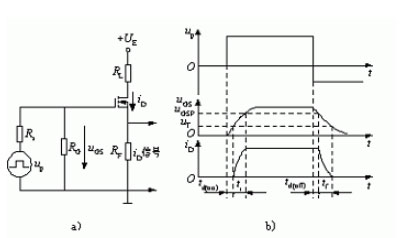

测试电路和开关过程波形

导通：

开通时间ton=导通延迟时间+上升时间

上升时间tr = UGS从UT上升→MOS场效应管进入非饱和区栅压UGSP期间；

下降时间tf：UGS从UGSP继续下降起，iD减小→UGS

关断时间toff：关断延迟时间+下降时间

iD稳态值：与漏极负载电阻+漏极电源电压UE相关

UGSP值：由iD稳态值关联， UGS =UGSP，up影响下，上升→稳态，iD值不变；

导通延迟时间td(on) =up前沿时刻→UGS=UT  出现iD时刻的期间；

关断延迟时间td(off) ：up下降→0，Cin通过Rs和RG放电，UGS按指数曲线下降→值与UGSP值相等时，从iD值下降→0过程时间。
