CMOS场效应管-HTL

HTL集成电路

1.标准工业集成电路

2.抗干扰性能高



CMOS场效应管集成电路工作电压非常宽

与HTL集成电路+15V电源可以共用

与HTL集成电路间相到满足VOH+VOL+IIH=IIL，可直接相边；

如下图所示



CMOS场效应管-TTL集成电路接口

TTL集成电路

TTL低电平输入电流=1.6mA

CMOS场效应管低电平输出电流=1.5mA

因此它们需要如：单电源的接口电路

如下图所示

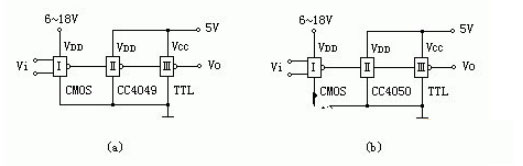

门II起接口电路

1.它是缓冲/电平变换器，为CMOS场效应管集成电路缓冲驱动或逻辑电平变换；

2.吸收电流非常强；

3.连接简单；

4.直接驱动TTL集成电路；



注意事项

1.CC4050在电路中作用是六同相缓冲/变换器；

2.CC4049在电路中作用是六反相缓冲/变换器，
