MOS场效应管并联使用满足条件

1.导通电阻或饱和压降为正温度系数；

2.并联使用MOS场效应管要一致性好；

3.元器件最好选择同一批次的；

MOS场效应管导通电阻基本上是正温度系数，因此它比较容易并联使用；



IGBT并联使用满足条件

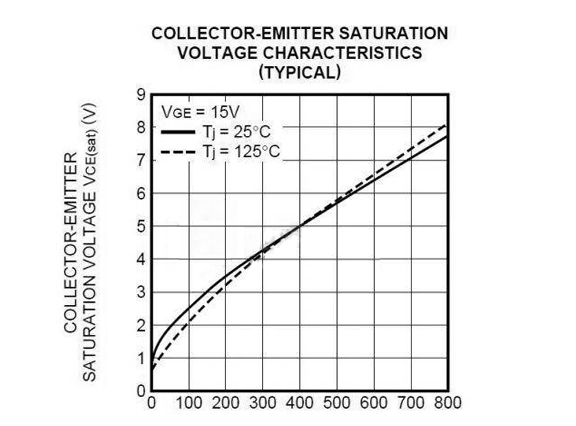

IGBT饱和压降有：正温度系数+负温度系数

1.导通电阻或饱和压降为正温度系数；

2.IGBT正温度系数饱和压降即可实现并联使用，且均流效果很好；

但IGBT负温度系数饱和压降使用并联，很难均流，所以并联使用不可实现；

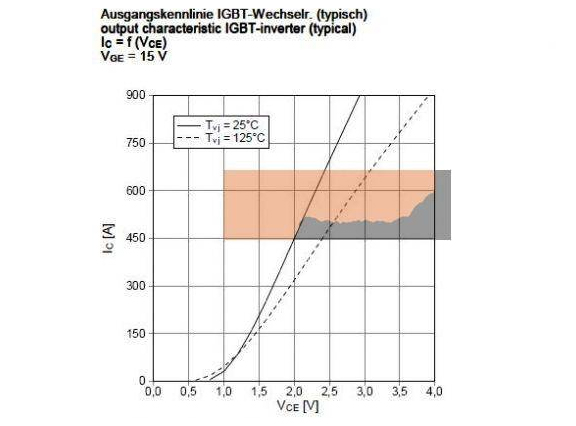

若：FF450R17ME3，其饱和压降温度特性

集电极电流 > 100A，良好的饱和压降正温度系数

用2个模块并联，输出总电流有效值=400A交流



实际：并联模块电流不均匀度 < 5％
