正向导通

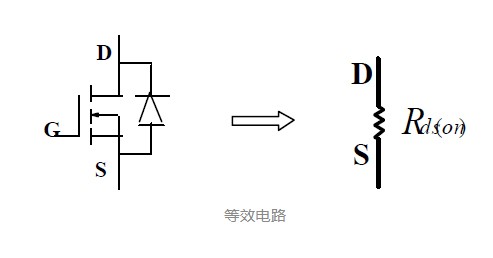

MOS场效应管正向导通等效电路，用一个电阻等效

电阻：随温度升高，而变大，随门极驱动电压升高，而变小；

正向导通等效电路图如下所示





反向导通

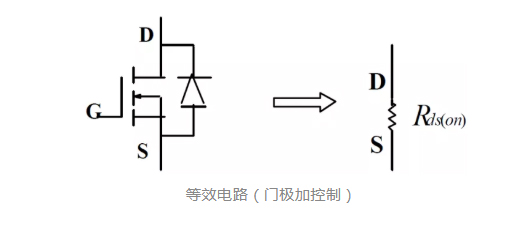

MOS场效应管在门级控制下反向导通等效电路，用一个电阻等效，

电阻：随温度升高，而变大，随门极驱动电压升高，而变小；

电路工作状态：MOS管同步整流工作，低压大电流输出开关电源重要的工作状态；



反向导通

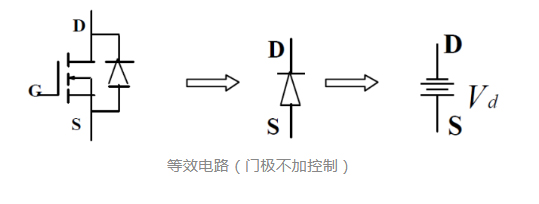

MOS场效应管内部二极管的等效电路，用一个电压降等效

二极管：MOS管体二极管

但因有很差特性，不建议应用；



正向截止

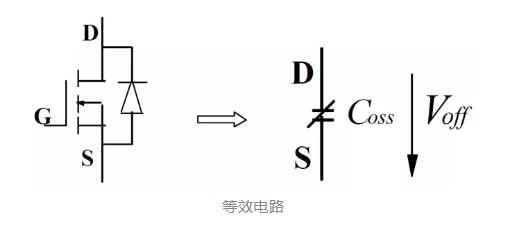

MOS场效应管正向截止，用一个电容等效

电容：容量大小与正向电压+温度有关

包含寄生参数

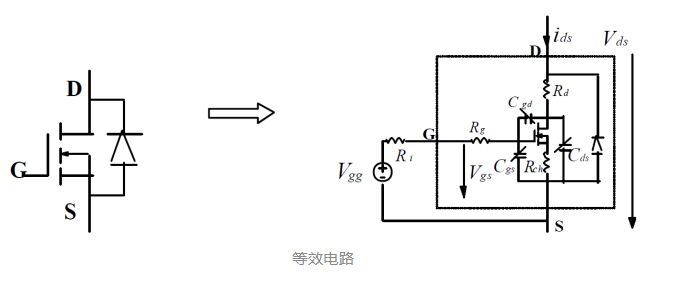

包含寄生参数MOS管等效电路

MOS场效应管用：结电容3个+沟道电阻3个+内部二极管1个+理想MOS管等效

结电压大小影响结电容，门极沟道电阻非常小，

MOS管饱时和通态电阻=漏极和源极的两个沟道电阻之和
