功率 MOS场效应管 IRF4905S提升稳压器过流保护能力

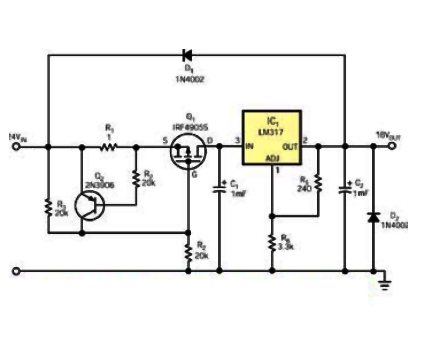

如下电路图所示

上电路为LM317稳压器性能提升过流保护能力电路；

LM317是可调输出线性稳压器本身有大电流承受能力+限流和过热保护能力，要提升它的限流和过热保护能力只要一个如上高速短路限流电路即可；

电路中符号表示

R2=R3=R5=R6=电阻器

R1=电流采样电阻器

Q1=功率 MOS场效应管IRF4905S

Q2=双极晶体管

D1=D2=二极管



原理：

正常工作时，R2，R3把VGS偏压加在功率 MOS场效应管IRF4905S Q1上，Q1导通，有导通电阻几Ω，R1两端电压降与IC1输入电流成正比，给Q2提供基极驱动；

负载电流增加，R1两端电压升高，Q2导通，Q1栅极偏压下降，Q1导通电阻增加，并限制电流流入IC1，比例公式：IMAX=VBEQ2/R1  ≈0.6V/1Ω



注意事项

1.Q1与IC1都要散热器；

2.D1与D2都可防电容性负载放电和极性接反;

3.IC1输出电压由R5，R6设定；

4.要改变电路限制电流到 LM317 电大承受电流，可改R1值；
