MOS场效应管被击穿解决方案-MOS场效应管知识-竟业电子

   时间:2020/11/11      阅读:1967   关键词:MOS场效应管

MOS场效应管电路输入端保护二极管导通电流容限=1mA,可能 瞬态输入电流 > 10mA

解决方案:

1.串接输入保护电阻

2.或者换一个内部有保护电阻MOS场效应管;

若:在设计之初并没有加此保护电阻,即会被击穿

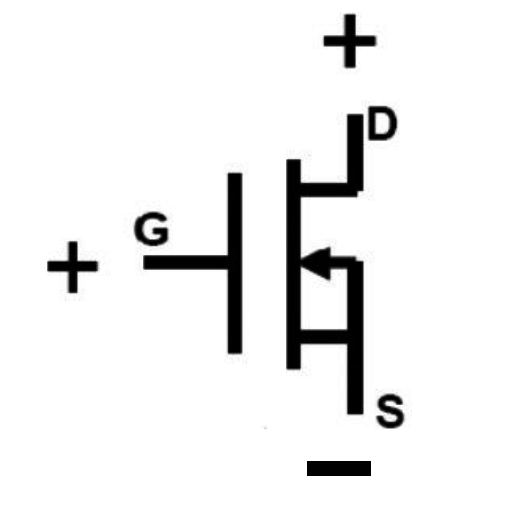

MOS场效应管输入电阻高极与-源极间电容小易受外界静电电磁场感应而带电少量电荷极间电容相当高电压U=Q/C

解决方案:

1.MOS场效应管输入端抗静电措施,但存储运输要用金属容器导电材料包装;

2.调试+组装工具+仪表+工作台+焊接,都要接地;

3.工作人员不可穿化纤穿尼龙衣服++工具先接地;



静电特征:

有电场与大地产生电位差

有吸引即有排斥力量

即可产生放电电流



注意事项

瞬间电场软击穿电流产生过热MOS场效管可正常工作,但寿命变短

MOS场效管吸附灰尘,即会改变线路间阻抗寿命变短

电场电流破坏MOS场效管绝缘层和导体,即可会损坏;
