场效应管放大电路直流通路分类

分压式偏置电路+自给偏压电路

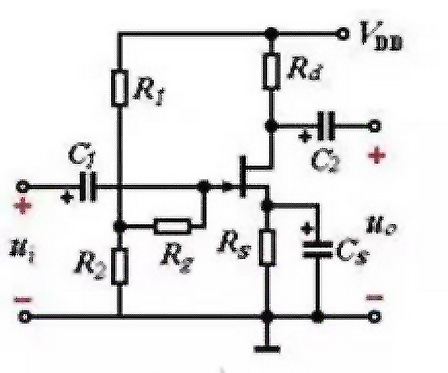

分压式偏置电路





如上图所示：

IDSS及VP 与温度相关

场效应管放大电路要设法稳定静态工作点；

通过R1与R2分压，给栅极给栅极IE电压，RS选择较大值，Q点不过低，减小栅极电流，

Rg作用：增大输入电阻；

分压式偏置电路确定静悉工作点，可图解法及计算法，UG≠0

栅源回路直流负载线方程修改如下公式：



自给偏压电路

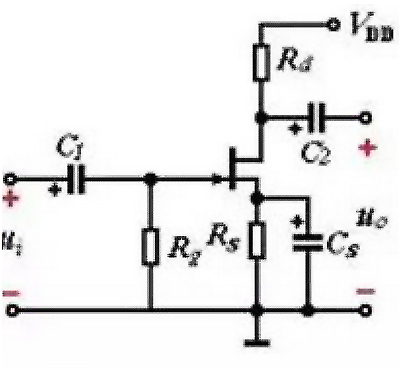

N沟道结型场效应管组成电路图

如下所示：

工作原理

正常工作：场效应管栅极不取电流

IG= 0  UG = 0

IS = ID 流过RS

产生电压Us＝IsRs＝IdRs，

有UGS = UG- US= - IDRS

场效应管自身电流ID产生栅极所需负偏压，即自给偏压

减小RS对放大倍数影响，RS 两端并联旁路电容 Cs；

静态工作点

电路直流通路：

UGS = UG- US= - IDRSGS0223

UDS = ED - ID（RS + Rd） GS0224

结型场效应管转移特性公式：

IDSS=饱和漏电流

VP=夹断电压

联立求解栅源回路直流负载线方程公式与结型场效应管转移特性公式，可解得静态工作点Q；



PS：自给偏压电路具有一定稳定Q点能力

温度升高ID增加，US也增加，UGS 更负；

反过来抑制ID增大；

对温度稳定性要求更高，靠增大RS稳定Q点，导致Au下降，或产生非线性失真；
