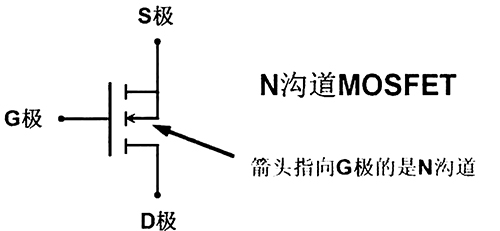

N沟道mos场效应

英文全称Metal-Oxide-SemIConductor  简称MOS

结构:p型衬底和两个高浓度n扩散区构成MOS场效应,称n沟道MOS场效应

导通时在两个高浓度n扩散区间形成n型导电沟道

n沟道增强型MOS场效应n沟道增强型MOS

栅源电压 >大于阈值电压

导电沟道产生n沟道MOS场效应

栅源电压=有导电沟道产生n沟道MOS场效应,即n沟道耗尽型MOS



场效应管导通截止栅源电压控制;

N沟道管加正向电压即导通P沟道管加反向电压即导通

增强型管必加电压导通耗尽型管一直处于导通状态,加上栅源电压截止



场效应管工作状态:

截止+线性扩大+



开关电路:让管子工作在截止+和状态的电路;

晶体管截止集电极不吸收电流表示开关

以晶体管饱和,发射极和集电极间电压差0V,即

开关电路在数字电路中应用中:

输出电位0V,即0

输出电位电源电压,即1

数字集成电路内部晶体管工作在开关状态;
