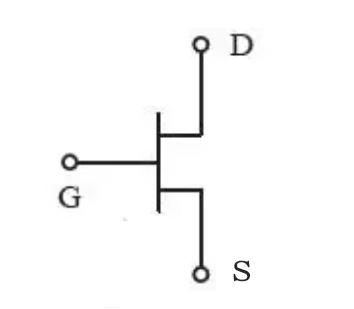

mos场效应管在电路中的符号

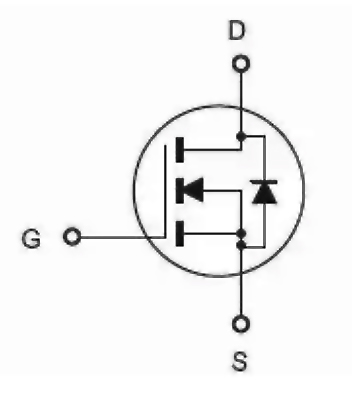

N沟道增强型mos场效应管符号

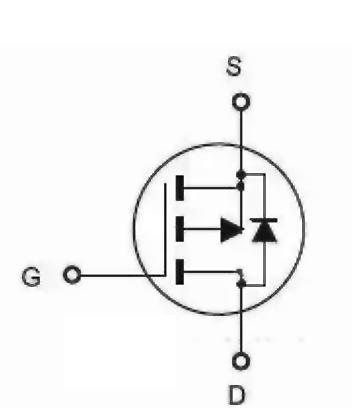

P沟道增强型mos场效应管符号



三个脚即三极

栅极G+源极S+漏极D



1：栅极，控制极

N沟道场效应管：栅极加电压，2脚和3脚就导通，不加电压关断；

P沟道场效应管：栅极加电压，2脚和3脚关断（高电位），不加电压导通（低电位）；

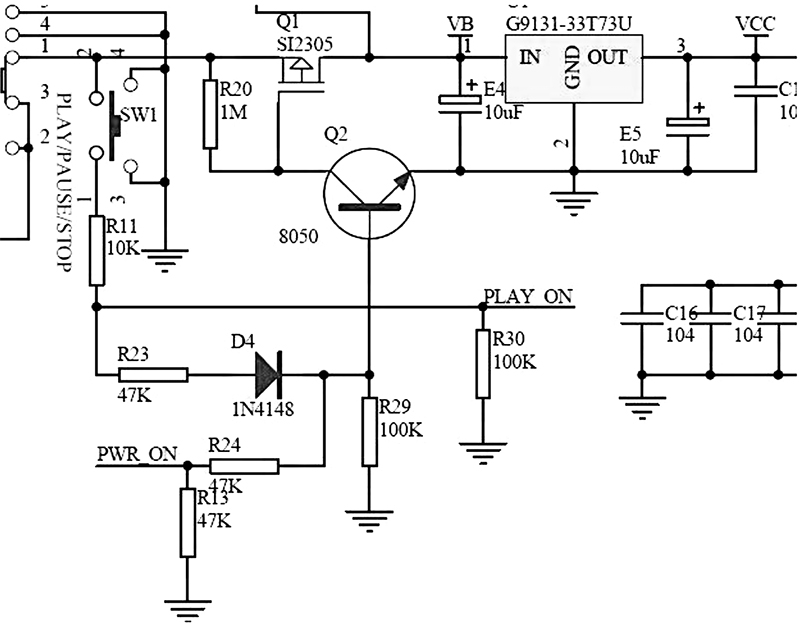

2606主控电路图电源开机电路中P沟道MOS场效应管如下图所示



原理：

电池正电通过开关S1接到Q1的源极2脚，Q1=P沟道场效应管，1脚栅极通过R20电阻提供正电位电压，不能通电，电压不能继续通过，3v稳压IC输入脚不得电压，不能工作；

若：按SW1开机，正电通过R11，R23，D4加到三极管Q2基极，三极管导通，因三极管发射极接地，Q2导通=Q1栅极接地，通过R20电阻电压直接接地，Q1栅极从高电位到低电位，

Q1导电从Q1同过加到3v稳压IC输入脚，U1输出3v的工作电压vcc供给主控，主控通过复位清0，读取固件程序检测，输出控制电压到PWR_ON，通过R24、R13分压到Q2基极，



Q2保持导通，松开开机键断开Q1基极电压，主控送给控制电压保持，Q2仍继续导通状态，

即Q1能保持提供3v稳压IC工作电压；

SW1通过R11，R30电阻分压给主控PLAY ON脚送控制信号，此控制信号时间长短及次数不同；



主控通过固件判断播放，暂停，开机，关机；
