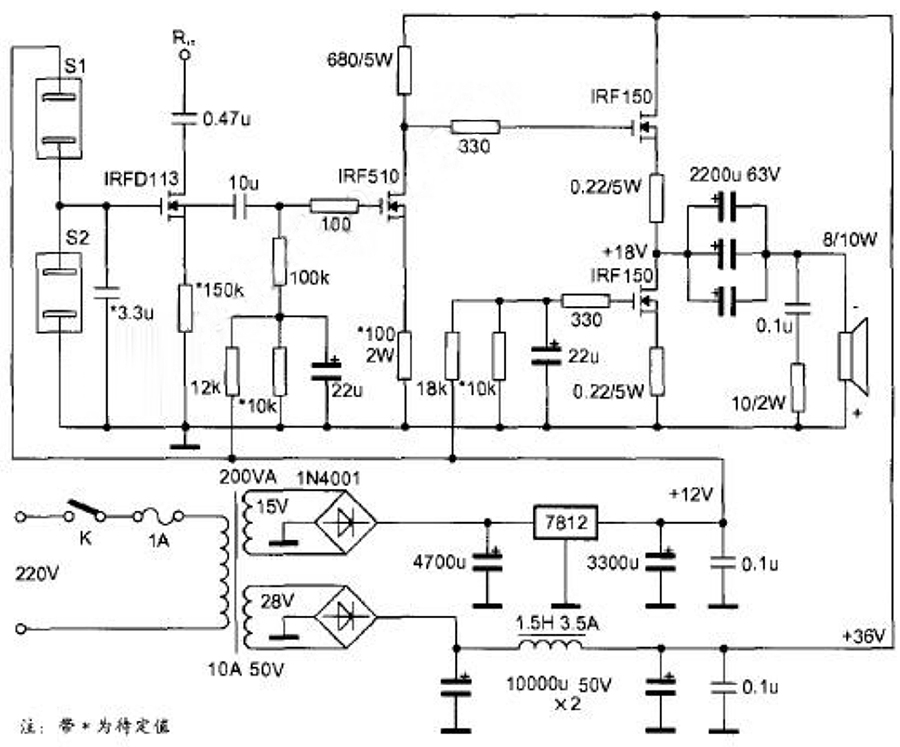

单端甲类场效应管功放电路电路原理图如下所示：

PS：简洁+电子元器件能少即少，多一个电子元器件和多一条线路即多一分失真；





1.IRF510作用：电压放大

放大后音频电压直耦至上臂管IRF150进行扩流，源极输出；

下臂管IRF150构成恒流源，直流为通路，交流为开路，交流信号通过输出电容推动扬声器



2.场效应管偏压：电源模块LM7812提供

功放电源：并没有用稳压电源供电；

原因：避免限制乐声低频力度和动态，或者会降低电压换电流，降低功率换音质。



3.VMOS场效应管：有负电流温度系数，栅源间电压不变，导通电流随管子温度升高而减小，但场效应管温度变化与电流变化速率差异大，防止负温度系数惯性延迟影响工作状态，则：在IRF510阴极串上补偿电阻；

补偿电阻：正温度系数，阻值=100Ω/2W



原理：

阴极电阻阻值决定作用大小；

无阴极电阻，IRF510栅源电压恒定固定偏压

加阴极电阻，场效应管电流减小，源极电位降低，栅极电位升高，栅源电压增大，电流增加，抵消负温度系数产生的电流陡坡现象；



4.VMOS场效应管电压控制电子元器件，内阻高，栅源间连接充电电容，

栅漏电流小，电容电压保持不变在长时间段，场效应管工作在可调电阻区，

漏源极电阻受栅源电压（电容电压）控制，此时场效应管=压控可变电阻，

指触开关S1闭合，向电容充电；

指触开关S2闭合，电容放电；

达到以电压控制漏源间电阻；



在音响设备中，即可调节音量大小；

S1与S2制作材料：薄银/铜片,间距2mm，调试确定后，音量增减量设置：±2dB



5.如上图所示，并没采用OCL无输出电容电路：

为了扬声器安全问题+零点失调电压

动态时：对扬声器音圈产生直流偏磁位移，影响扬声器性能；

大容量输出电容多为电解电容，信噪比问题

电解电容用在动圈唱头放大电路，不合适；

动圈唱头信号=2mV，

放大电路要求高信噪比，电解电容信噪比低；

电解电容用功放末级输出，信噪比相对低电平电路会有大幅度提高；

PS:电解电容用前通电老化，可降低噪声系数；

减小输出电解电容因感抗对高频影响，3个电解电容并联以减小感抗，

扬声器负极接电解电容负极，以钳位电解电容漏电流产生的音圈偏磁位移；





6.避免普通音量电位器传输失真，非稳态接触电阻，摩擦噪声和操作易感疲惫，

应用：音响型极低噪声VMOS场效应管IRFD113作指触音量控制；

在键控音量电路中减少电子元器件，屏蔽，让音量控制部分噪声系数在1dB以下，与高档真空步进电位器或无源变压器电位器相当，手感更人性化；
