什么是P沟道MOS场效应

P沟道MOS=P沟道MOS场效应

英文全称 positive channel Metal Oxide Semiconductor

别名positive MOS

简称PMOS场效应管 或PMOS

PS:场效应管=结型场效应管JFET+金属氧化物半导体场效应管MOSFET

MOSFET又称MOS场效应管



P沟道MOS场效应原理

n型衬底、p沟道,靠空穴的流动运送电流的MOS场效应

N型硅衬底载流子多数电子+少数空穴,源漏区掺杂类型是P



PMOS场效应工作条件

在栅上相对于源极加负电压,或是PMOS场效应管栅上加负电压,在衬底感应是可运动正电荷空穴和带固定正电荷的耗尽层,

衬底中感应正电荷数量=PMOS场效应管栅上负电荷的数量

PS:不考虑二氧化硅中存在电荷影响,

达到强反型,在相对于源端为负的漏源电压作用下,源端正电荷空穴经过导通的P型沟道到达漏端,形成从源到漏的源电流。

同时VGS越负(绝对值越大),沟道的导通电阻越小,电流数值越大。

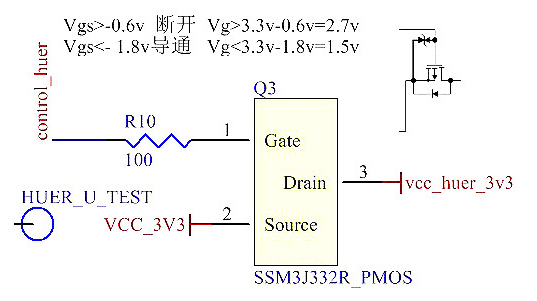

P沟道MOS场效应管开关电路1如下所示:



P沟道MOS场效应管开关电路图

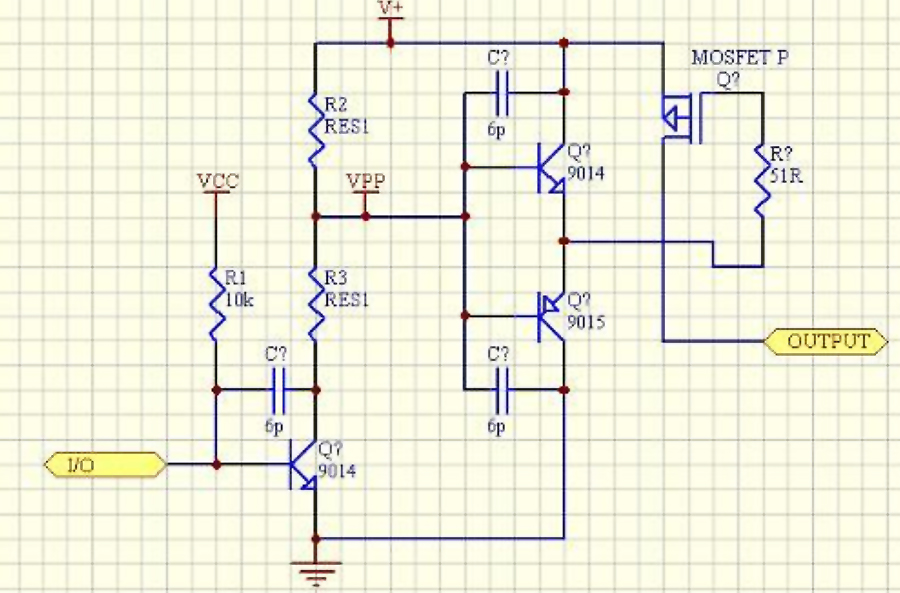

P沟道MOS场效应管开关电路2如下所示:

NMOS=高电平导通

NMOS=低电平截断

Drain端接后面电路的接地端;

P沟道MOS场效应管开关电路图



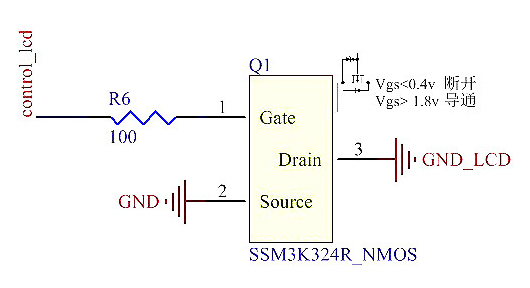

P沟道MOS场效应管开关电路3

高电平断开,低电平导通,Drain端接后面电路的VCC端。

P沟道MOS场效应管开关电路图
