场效应管

英文全称 Field Effect Transistor  简称FET

分类：结型场效应管juncTIon FET +氧化物半导体场效应管metal-oxide semiconductor FET（MOS管）

MOS管分类：增强型+耗尽型，P沟道+N沟道

工作原理

利用控制输入回路电场效应来控制输出回路电流的一种半导体电子元器件；

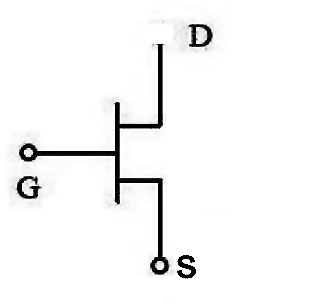

场效应管电路符号是什么

如下图所示：

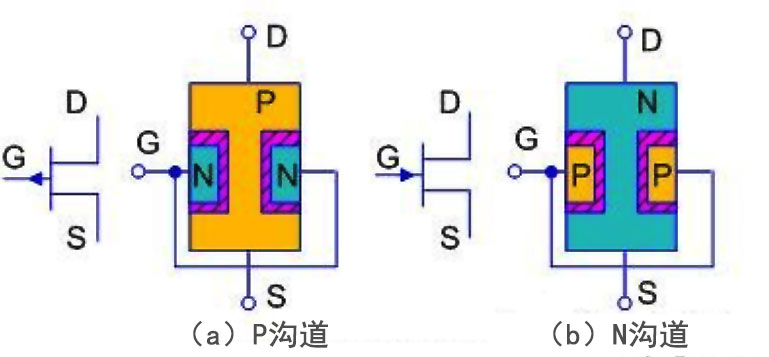

结型场效应管电路图符号

如下所示：

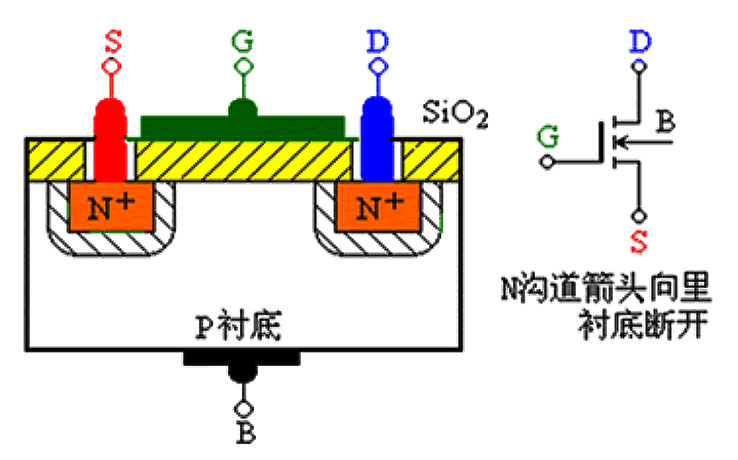

绝缘栅型场效应管电路符号

如下所示：

绝缘栅型场效应管：种利用半导体表面的电场效应，感应电荷多少改变导电沟道来控制漏极电流的电子元器件；

栅极与半导体间绝缘；

N沟道

在一块浓度较低P型硅上扩散两个浓度较高N型区作为漏极和源极，半导体表面覆盖二氧化硅绝缘层并引出一个电极作为栅极。



增强型场效应管（MOS管）电路图符号

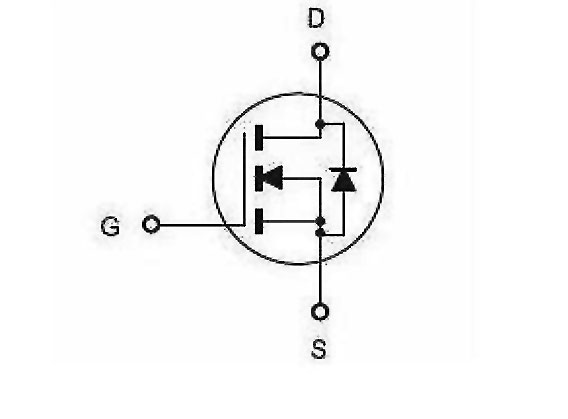

N沟道增强型场效应管电路图符号

如下图所示

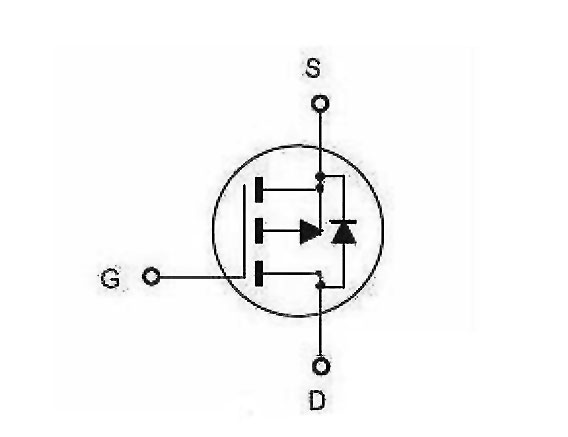

P沟道增强型场效应管电路图符号

如下图所示：

场效应管有三个极

栅极G+源极S+漏极D

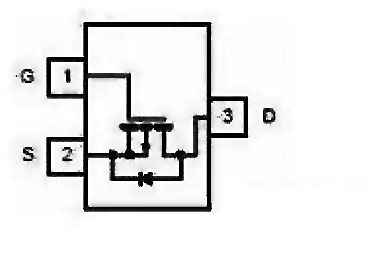

mpn贴片电子元器件示意图如下所示

1脚=栅极

控制极，加上电压控制2脚与3脚关与开；

N沟道：加电压导通，去电压关断；

P沟道：加电压关断，去电压导通；

2脚=源极

3脚=漏极

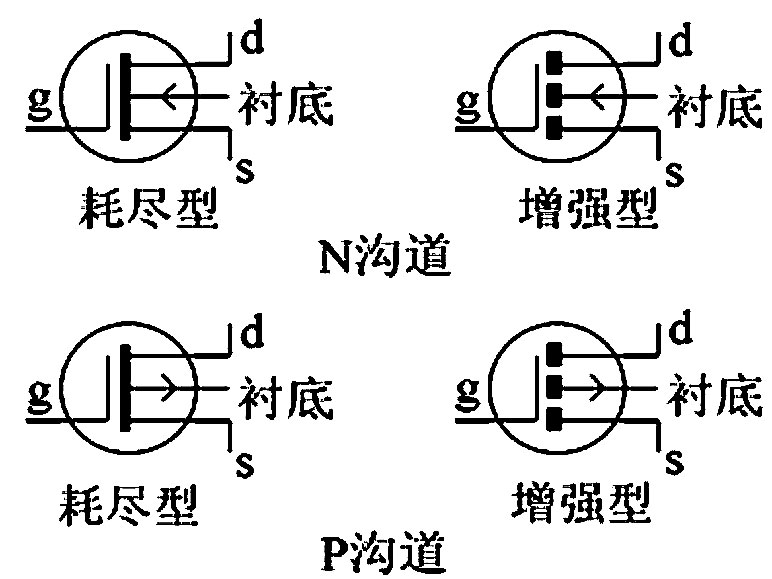

还有其它几种场效应管电路符号

如下所示：
