MOS场效应管逆变器组成-逆变器电路图及工作原理-竟业电子

   时间:2020/8/19      阅读:2876   关键词: MOS场效应管

电源变压器MOS场效应管逆变器

逆变器组成:MOS场效应管+电源变压器

输出功率:由MOS场效应管功率电源变压器功率决定;





方波产生:

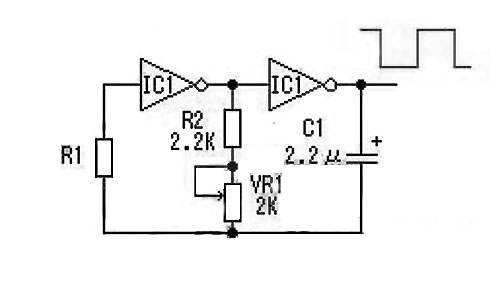

CD4069方波信号发生器,如上图电路中R1=补偿电阻

R1作用:改善电源电压变化引起震荡频率不稳

电路震荡通过电容C1充放电完成

振荡频率公式

f=1/2.2RC

最大频率公式

fmax=1/2.2x103x2.2x106=62.6Hz

最小频率公式

fmin=1/2.2x4.3x103x2.2x106=48.0Hz

注意:输入端接地

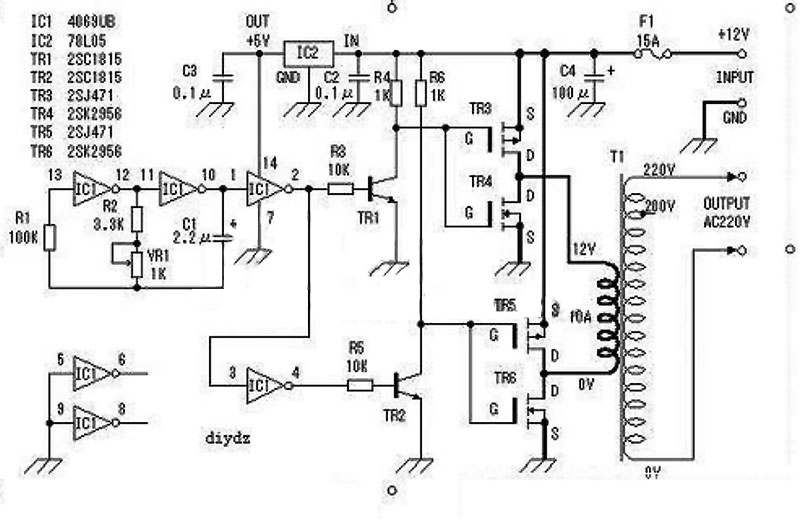

逆变器电路图

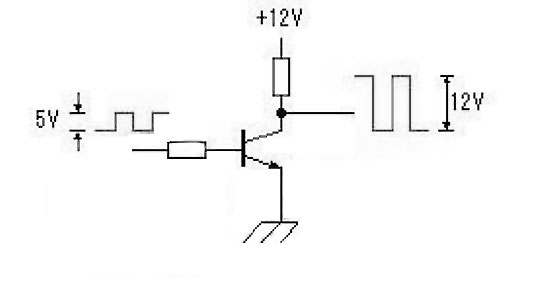

方波信号发生器输出振荡信号电压最大振幅 = 0~5V

充分驱动电源开关电路

TR1TR2振荡信号电压放大0~12V

如下图所示

逆变器电路图
