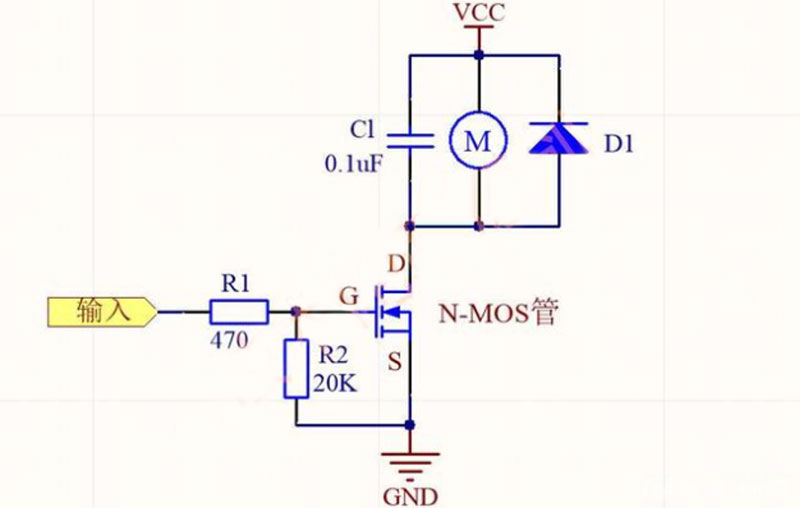

电机续流二极管作用

电机是感性负载，内部有线圈，MOS管关断瞬间，有反向电动势并且很大，再加上电源电压，产生高压，导致MOS管被击穿；

为了避免MOS管被击穿：增加一个二极管，让线圈与二极管形成回路，让反向电动势续流，来保护MOS管控制电子元器件；





电流选择

电机驱动瞬间电流 > 额定电流+5~8A

选择 MOS管漏极最大电流  > 电机额定电流*10

如电机：额定功率=0.5A  选择MOS管漏极最大电流 > 5A

选择MOS管时注意：应该选择内阻小的MOS管

原因：内阻小，压降小，MOS管功耗小，发热量小；



电压选择

工作电压：  MOS管 > 电机*2

MOS管驱动电压选择

MOS管导通驱动电压=3V~10V   VGS电压=6V~10V  MOS管达到饱和

如：3.3V电压驱动，MOS管导通，因内阻大，MOS管未达到饱和，MOS管内耗大，发热量大导致MOS管烧坏；

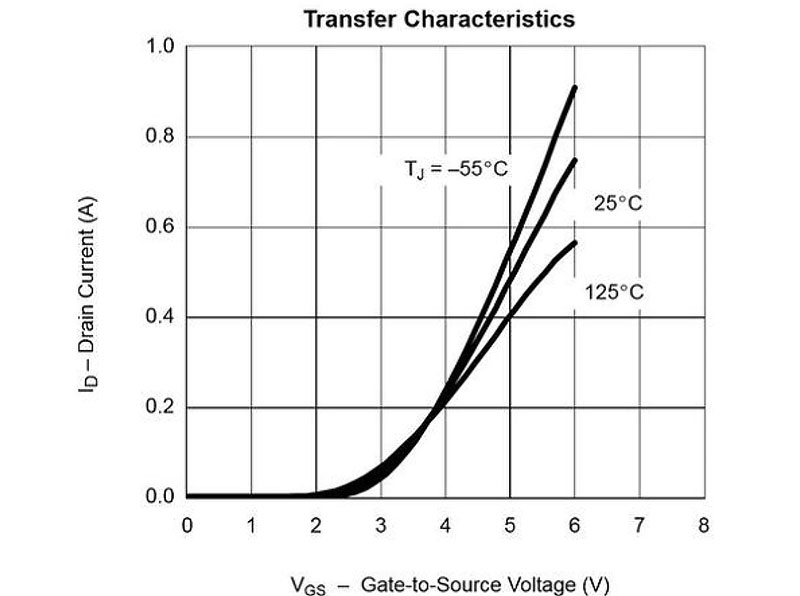

如下：小功率MOS管2N7002驱动电压VGS与漏极电流ID曲线图



电阻选择

串联电阻作用：隔离保护；

MOS管有结电容，电阻值若比较大，MOS管太大充电慢，长时间达不到饱和或是开通状态，导致MOS管过热而被烧坏，此电阻值 < 10 k；

正反转控制电机驱动电路

二极管：4个，是电机线圈续流二极管，保护控制电路，如果用MOS管控制，内部有寄生二极管，则不外接；
