MOS管寄生二极管方向判断规则

N沟道：S极指向D极
P沟道：D极指向S极



MOS管三个极判断

MOS管的三个极相对固定，D极单独一边，G极第4PIN，其它3脚是S极;



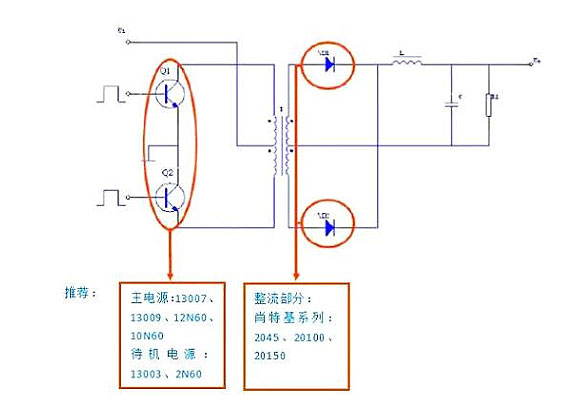

MOS管控制电流方向

MOS管作用：控制电流+放大电流+电子开关

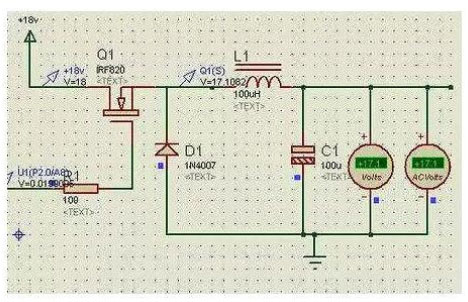

MOS管通过加在输入端栅极电压来控制输出端漏极电流。

MOS管是电压控制的电子元器件，即用电压控制G脚实现对管子电流控制，如：增强型N沟通MOS管，可用电压控制G脚电压，此电压值必须上升到10V方可；



一个控制电压比较器同相输入端和一个参考电压比较器反相输入端，同时进入电压比较器，比较器电法接正12V和地，比较器输出经过5.1K电阻上拉后接G脚，如果控制电压比参考电压高，则控制MOS管导通输出电流。



参考电压

此电压来自采样电阻，即NMOS  S极接一个大功率小电阻后接地，此电阻做电流采样，当电流过电阻后会形成电压，把它放大处理后做参考。

开始电流小，控制电压比参考电压高，G脚+12V，即MOS管迅速导通，过一些时间，电流上升到达某个值，参考电动迅速上升，与控制电压接近并超过，比较器输出低电平（接近0V）使Mos管截止，电流值下降，参考电压下降，MOS管导通，电流增加，反复此过程；

用D/A输出代替控制电压，可更精准控制MOS管；
