MOS管分：NMOS管+PMOS管，MOS管驱动分：低端+高端；

高端驱动分：NMOS管高端驱动+PMOS管高端驱动；

低端驱动分：NMOS管低端驱动+PMOS管低端驱动；

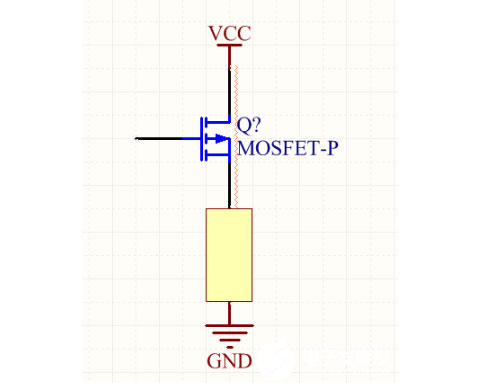

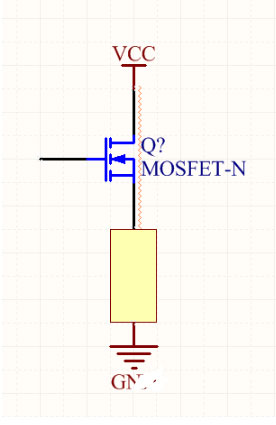

场效应管MOS管高端驱动

MOS管相对于负载在电势高端，D极连接电源+S极通过负载接地；



NMOS管：Vgs > 开启电压，导通；

不能导通：S极电位无法确定，Vgs > 开启电压，DS导通，电位: D极= S极，同为电源电位时：如：G极电位 > 电源电位，否则导通不能持续。





PMOS管：Vgs < 某值，导通，S极电位不确定；

如：Vgs < 开启电压，DS导通，DS同为电源电位时，可让Vgs < 开启电压持续，MOS管导通状态持续；

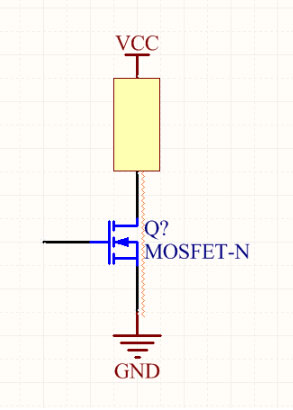

场效应管MOS管低端驱动

MOS管相对于负载在电势低端，D极通过负载接电源，S极直接接地；



NMOS管：Vgs > 开启电压，导通;

无法导通：S极电位无法确定，如：Vgs > 开启电压，DS导通，S极=地电位，可保持Vgs > 开启电压，DS导通持续；





PMOS管：Vgs < 某值，导通，S极电位无法确定，如：让Vgs < 开启电压，导通，但S极=地电位，Vgs <开启电压，不能一直保持；
