MOS管与IGBT管都作开关电子元器件使用，从外形及参数特性很难区分；

场效应管=结型场效应管JFET + 绝缘栅场效应管MOS 管

MOS 管也称MOSFET或绝缘栅场效应管，是金属-氧化物半导体场效应晶体管;

MOS 管=N 沟耗尽型及增强型 + P沟耗尽型及增强型







MOS管类别及电路

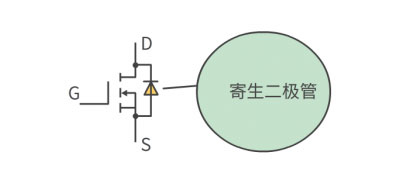

 内部：二极管，也被称之体二极管，或寄生二极管，续流二极管



此体二极管的作用

1.防止 VDD 过压下，MOS 管烧坏 ；

2.防止 MOS 管源极,漏极反接时，烧坏 MOS 管；

3.在电路有反向感生电压时，为反向感生电压提供通路,避免反向感生电压击穿 MOS 管；



MOS管优势

1.输入阻抗高；

2.开关速度快；

3.热稳定性好；

4.电压控制电流；

MOS管作用：电子开关 + 放大器;





IGBT是什么？

IGBT 英文全称：Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管；

IGBT=由晶体三极管 + MOS 管 组成，  是复合型半导体电子元器件；



IGBT优势：

1.输入阻抗高；

2.电压控制功耗低；

3.控制电路简单；

4.耐高压；

5.承受电流大；

6.导通电阻小；

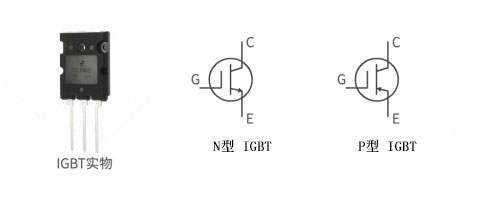

IGBT没有专用电路符号

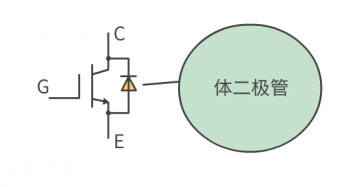

借用三极管 和MOS 管，因此判断是否 IGBT 只能看用标注型号， IGBT也带体二极管.







IGBT 内部体二极管并非寄生，是人为设置的：为保护IGBT脆弱耐压，即续流二极管FWD；



如何判断是否有体二极管

万用表测量：IGBT  C极，E极  ，如：IGBT能正常使用，C极与E极测得电阻值无穷大，则没有体二极管；

IGBT 应用：变频器，开关电源，交流电机，照明电路，牵引传动；

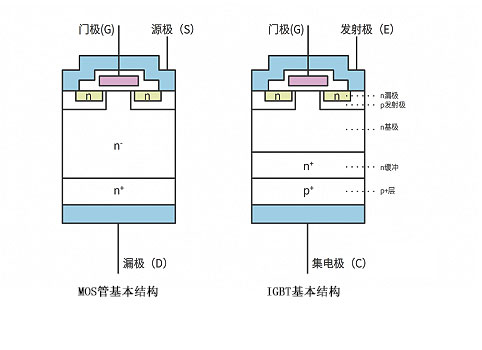

MOS管与IGBT的基本结构

如上图所示，IGBT是在MOS管漏极上追加层构成。

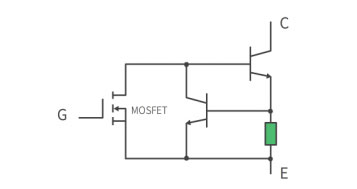

IGBT理想等效电路图

IGBT 理想等效电路= MOS管 + 晶体管三极管的组合

IGBT 实现：低导通电阻（MOS管高导通电阻）



IGBT和MOS管 在功率容量相同时: MOS管速度 > IGBT速度

IGBT有关断拖尾时间长，死区时间加长，开关频率受影响；

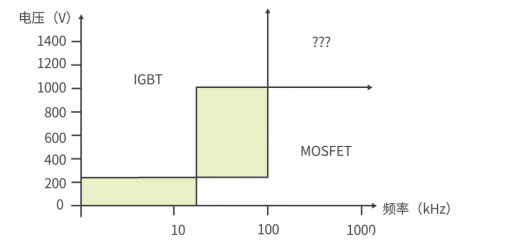

在电路设计中如何选择 IGBT 或是 MOS管

MOS管应用区域

1.切换频率>100KHz

2.输入电压低于250 V

3. 较小的输出的场合



IGBT 应用区域

1.切换频率低于25KHZ

2.电流变化较小的负载

3.输入电压高于100V

4.较大输出功率的场合







MOS管应用领域

开关电源，通信电源，高频电源，高频逆变焊机，镇流器，高频感应加热。



IGBT应用领域

变频器，超音频感应加热，变频器，于焊机，逆变器。
