快速双通道5A栅极驱动器为驱动标准和超结mos管场效应管以及GaN功率开关器件而优化。

输入信号是低电压TTL和3.3V CMOS兼容，具有高达+20V和低至-10V直流的极宽电压处理能力。在输入引脚处处理-10V直流电的独特能力可保护设备不受地面弹跳的影响。两个输出端都能利用一个真正的轨对轨输出级吸收和产生一个5A电流，这确保极低的阻抗0.7Ω到正极，0.55Ω到负极分别是铁轨。

出色的信道间延迟匹配，典型。1ns，通过两个通道的并联实现源和汇容量的无风险倍增，峰值可达10A。工业标准管脚和不同逻辑输入/输出配置的结合保证了高度的灵活性并缩短了研发时间。栅极驱动器有三种封装选项：PG-DSO-8-pin、PG-VDSON-8-pin和PG-TDSSO-8-pin（体积小，与DSO-8相比热性能提高）。



英飞凌MOS管场效应管2EDN7524F功能特征概要

1.5A峰值源/汇电流

2.5ns（典型）上升/下降时间

3.<10ns传播延迟容限

4.8V UVLO选项

5.19 ns（典型）传播延迟，用于控制输入和启用

6.稳健性

7.输出对反向电流具有鲁棒性

8.2个独立通道

9.<1ns通道对通道未匹配

10行业标准插针和包装



英飞凌MOS管场效应管2EDN7524F优势

1.米勒高原快速过渡

2.精确计时

3.快速可靠的MOSFET关断，独立于控制IC

4.增强了GND反弹的稳健性

5.节省开关二极管

6.选择通过2个通道的真正并发切换来增加驱动电流

7.直行设计升级



英飞凌MOS管场效应管2EDN7524F应用

1.开关电源

2.DC-DC转换器

3.电机控制

4.太阳能逆变器

5.工业

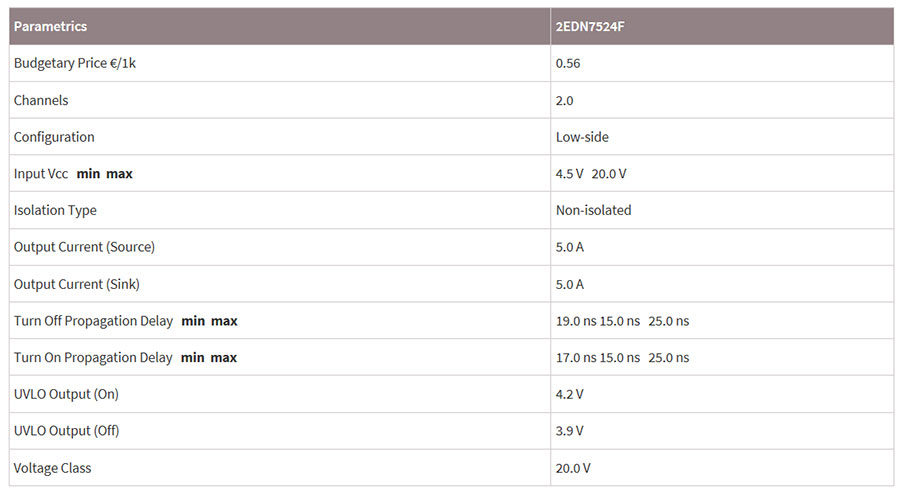

英飞凌MOS管场效应管2EDN7524F参数   Datasheet下载
