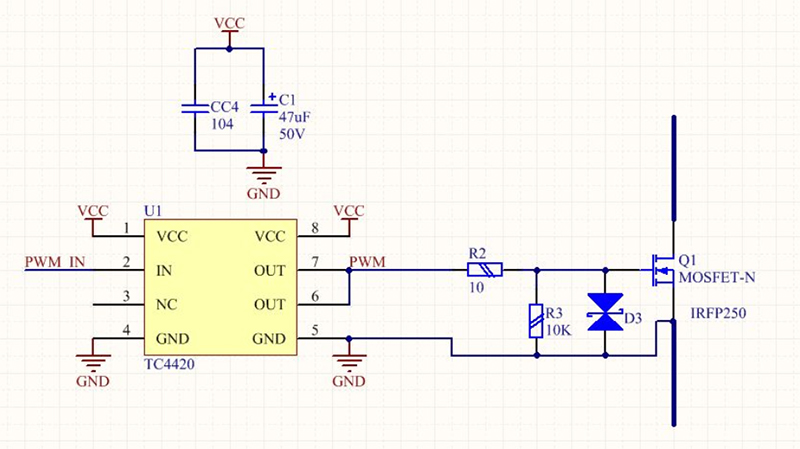

MOS管驱动电路图参考

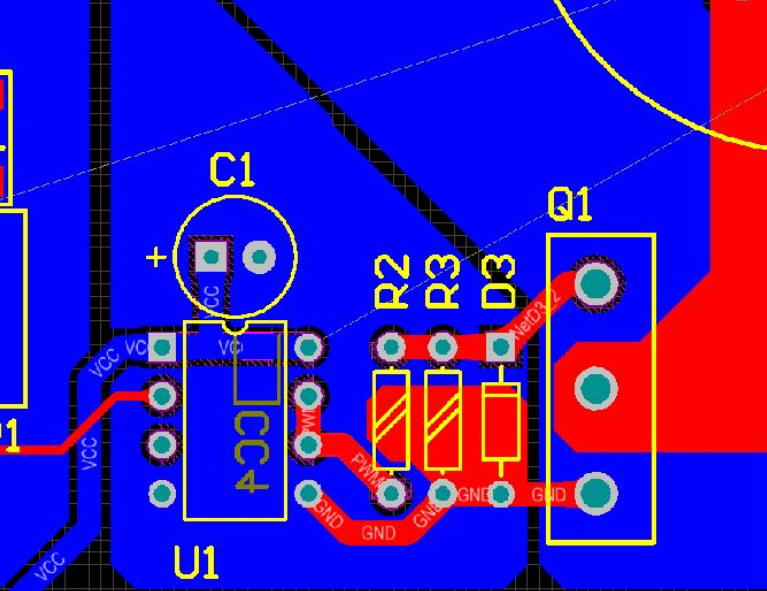

MOS管驱动电路布线设计注意事项



1.MOS管驱动线路中环路的面积设计越小越好，如果面积大，引起外来电磁的干扰；



2.为了不让走线电感影响芯片瞬间输出电流， 驱动芯片旁路电容要非常接近驱动芯片VCC，GND两个引脚；







MOS管驱动波形错误示范

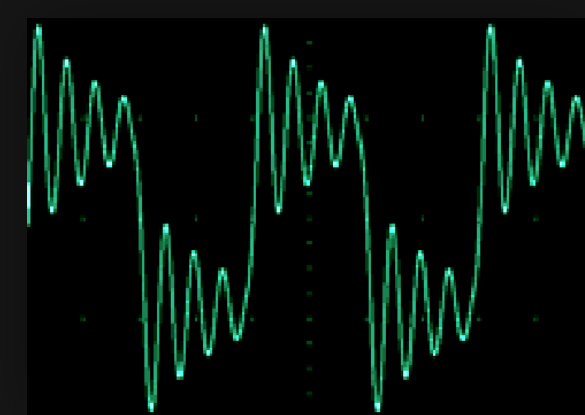

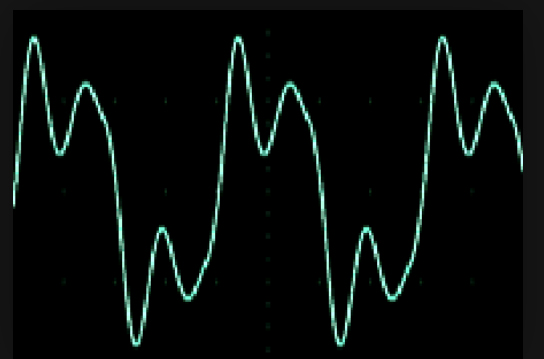

如下图所示，大部份时间中MOS管有处于工作在线性区，损耗很大，此波形有可能核爆。

原因：布线太长电感太大；

解决方案：重新画板，栅极电阻都不可；

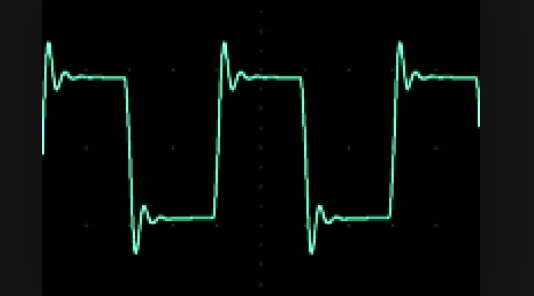

如下图所示：上升下降沿震荡严重，MOS管会瞬间坏掉。





原因：布线问题，阻抗不匹配，芯片驱动能力太差，栅极电阻太大等等

解决方案：换大电流驱动芯片，栅极电阻调小；





MOS管驱动波形正确示范

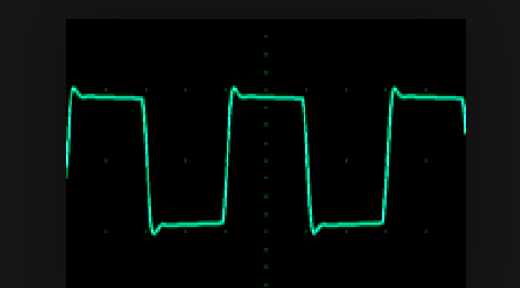

分明的高低电平，震荡小，开关速度快，损耗很小；

完美型：栅极电阻调大即可达到。
