如果CMOS场效应管电路的负载（执行元件）是继电器，则电路必需具有较大的带负载才能。

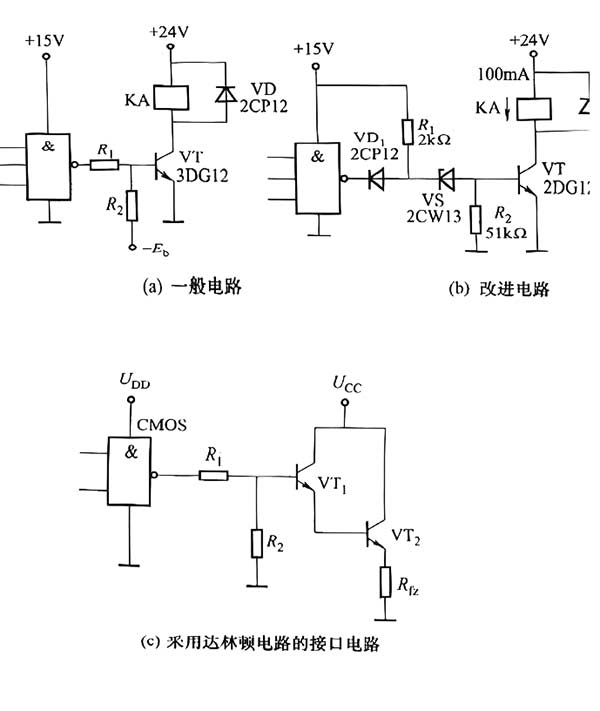

如下图所示，为非门驱动一个分立元件的开关放大器件的接口电路。

a与b中三极管的集电极负载为继电器KA线圈

工作电流：lOOmA

晶体管β=25

需求4mA的基极电流。



这对与非门是个拉电流负载，如与非门不能提供此值的拉电流

那么，就要换成b电路。

变换电路:电阻Ri+二极管VD1+稳压管Vs

当与非门输出高电平常，VD1截止。

VS击穿，晶体管VT的基极电流由+15V电源经R1、VS和V1的发射结来提供，VT导通，继电器KA吸合。

当与非门输出低电1平常，灌电流经+15V电源经R1、VDi流入与非门，这个电流只要几毫安，可防止冈拉电流过大而引起输出高电平的降落。此时VS截止，VT截止，KA释放。



a所示电路中，R2普通可取4.7～10kΩ，简化时也可不用。R1的选取应使晶体管取得足够的基极电流而到达饱和。



设继电器KA的
工作电流为Ic＝50mA
晶体管的β=30
而普通CMOS场效应管输出高电平Uoh=2.7～4.2V，则



Ube一——管的正向压降，普通取o．65-0.75V

c电路，由三极管VT1，VT2组成达林顿电路

其放大倍数β=β1β2

β1、β2分别为VT1和VT2的放大倍数

VT1所需求的基极电流为



电阻R1、R2可按下式选取：
